回路基板 CAD/CAM編集ソフト

GerbTool ガーバーデータ/ODB++/DXF/ IPC2581 変換編集CAMソフト

ガーバーデータとODB++ ・ガーバーデータとDXF など14種データフォーマット変換機能を標準装備した、低価格で永久ライセンスのガーバーデータ(RS-274X/RS-274-D)編集変換CAMソフトです。
GerbTool ガーバーデータ/ODB++/DXF/ IPC2581 変換編集CAMソフト

豊富な双方向変換出力機能を、全パッケージ標準装備

  • ガーバーRS-274X <=> ガーバーRS-274-D
  • ガーバー <=> DXF
  • ガーバー <=> ODB++
  • ガーバー <=> IPC2581
  • ガーバー <=> IPC-D-356&356A
  • DXF <=> ODB++
  • DXF <=> IPC2581
  • DXF <=> IPC-D-356&356A
  • ODB++ <=> IPC2581
  • ODB++ <=> IPC-D-356&356A
  • IPC2581 <=> IPC-D-356&356A
  • ガーバー => jpg
  • ガーバー => pdf
  • ODB++ => jpg
  • ODB++ => pdf
  • DXF => jpg
  • DXF => pdf
  • IPC2581 => jpg
  • IPC2581 => pdf
  • IPC-D-356&356A => jpg
  • IPC-D-356&356A => pdf
※ GTコミュニケータは、IPC-D-356 & 356A入出力・IPC2581出力はできません。

ご購入後、販売価格差額+更新料¥10,000で、上位パッケージにアップグレードできます。

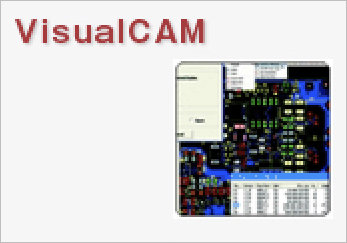

VisualCAM
ネットリスト生成・面付け・テストジグ作成、FlyingProbeデータ生成・IPC-D-356、IPC2581データ出力、実装リバースエンジニアリングにも使える汎用性あるCAM編集ソフト
CAMソフト VisualCAM
DFM(Design for Manufacturing)DFF (Design for Fabrication)分析など製造性考慮分析を搭載し、より効率的でコスト削減を考慮した基板製造を可能とします。
VisualCAM Stencil(メタルマスク編集 専用ツール)
VisualCAM ステンシルは、手頃な価格の専用のインテリジェントな
メタルマスク/半田ペーストデータ作成ツールです。カスタム メニューとツールバー レイアウトは、ステンシル/ペーストの作成、変更、検証、レポートを完全に制御するために必要なすべての機能とともに提供されます。
フットプリント ライブラリとシェイプ EDITORを使用したコンポーネントの自動検出と変換はもちろん、異常なデータを処理するのに十分な柔軟性を備えた VisualCAM Stencils により、メタルマスク/ソルダーペーストの生成を完全に制御できます。

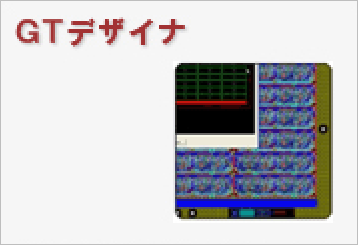

GTデザイナ
豊富な双方向データ変換、データ検証、設計検証、CAM 編集、指示書仕様書などの資料作成、製造前対応データ作成にも使える汎用性あるCAM編集ソフト
CAMソフト GTデザイナ
強力な監査機能に加え、レイヤーベースのドロー・フラッシュ自動変換・繰り返し多面付け配置・ラスターポリゴンのベクター塗り潰し変換・ドリルデータの図面・ソートによるタクトタイムの短縮と工具寿命を有効に使用複数ツールステーション割付使用・半田マスク・ペストマスクデータ最適化自動生成などにより、より効率的な基板製造を可能とする設計を完成します。

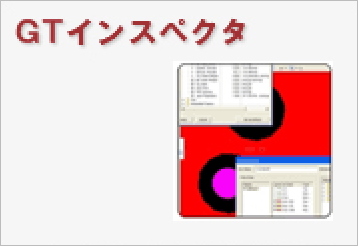

GTインスペクタ
レイヤーグラフィック比較・ダイナミックDRCチェック・ネットリスト比較による短絡/オープン検出など、より強力確認行えます。
CAMソフト GTインスペクタ
ドローからFlash・カスタムアパーチャへ変換の変換・ティアドロップ形状変換・複数基板のデータ合成などを装備し、レイアウト修正が容易です。マクロ機能を使い、繰り返し作業を短縮し、効率よく設計確認修正を行えます。

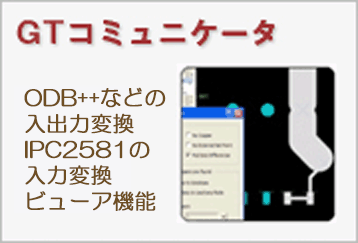

GTコミュニケータ
ODB++ ⇔ ガーバー変換, DXF ⇔ ガーバー変換, IPC2581 ⇒ ガーバー変換など豊富なデータ変換とデータ検証を、低価格永久ライセンスで行えます。
CAMソフト GTコミュニケータ
ガーバー274D/X・ODB++・DXF・HPGLなど豊富なフォーマットの入出力やIPC-2581の入力が可能で、便利なデータフォーマット変換ツールとしてご使用いただけます。ガーバービューア機能による確認だけでなく、オブジェクト検出確認・レイヤー重ね合わせ表示によるレイヤー直感的相関確認・重複オブジェクトの検出・べた面確認などにより、レイアウトを修正できます。
標準仕様は、USBドングルライセンスです。
複数ユーザーが、単一や複数の混在したパッケージライセンスを共有して使用いただける、遠隔地WAN(ワイドエリアネットワーク)用フローティングライセンス,LAN用フローティングライセンスもご用意しておりますので、お問い合わせください。(初期選択オプション)

特長

複数ユーザーが、遠隔地WAN環境や社内LANで、単一や複数異種パッケージを共有使用も対応可能です。
充実の多種類入出力フォーマット
※ GTコミュニケータは、IPC-D-356 & 356A入出力・IPC2581出力はできません。
操作ヒント資料と動画の製品付属を、開始しました。いつでも閲覧いただけ、より円滑に操作できます。

米国 Wise社は、IPC2581・ODB++のアライアンスで、最新情報を作製協力・取得しています。


パッケージ ラインナップ

繰り返し操作を簡略化するマクロを、マクロ内にネスト可能な強力なマクロ機能(GTコミュニータを除く)付属など、4種のパッケージがあります。

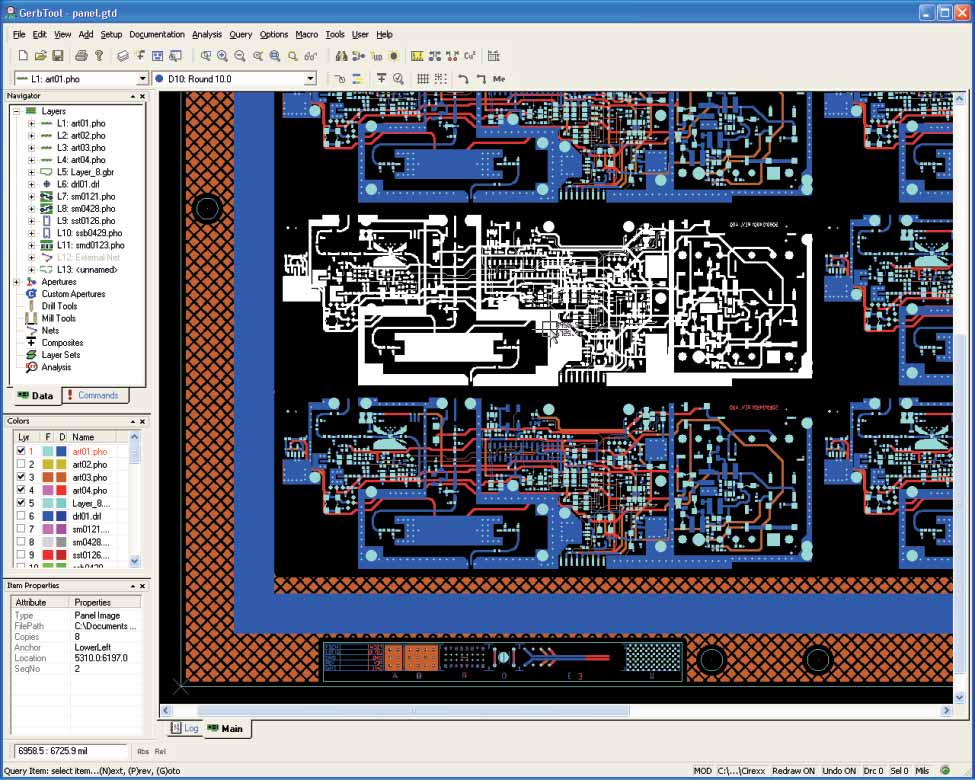

GerbTool™シリーズ/VisualCAM 基本仕様

基本仕様

64ビットインテリジェントデータベース
高速グラフィック処理
999 レイヤ/9999 アパーチャ 処理能力
統合化印刷機能
ポリゴンサポート(ラスター塗り潰し・POEX/POIN・G36/G37)
追加処理(ネガポジ・マージ・ペイント・スクラッチ・オブジェクト反転)
インポートウィザード(ガーバー ・ドリル・ Mill ・ HPGL ・ DXFフォーマット等のアパーチャテーブル変換付自動検出読込み)
アパーチャ・ツールリスト 設定ルールによる自動変換
編集機能(移動・コピー・削除・回転 ・反転 ・部分削除・結合など)
追加機能(フラッシュ・ライン・円弧・サークル・長方形・多角形・テキストなど)


実装リバースエンジニアリング(VisualCAMオプション)仕様

複合フットプリントライブラリ
部品単位フットプリント自動認識(フットプリントライブラリ、IPC D-356、シルクスクリーンデータ、部品中心/IDを使用)
BOMデータ読込(部品番号部品詳細、数値、公差)
FATFファイル出力(Tecnomatix/UNICAM用)
部品中心位置/COMデータASCII汎用ファイル出力


必要動作環境

Windows PC(64 bit プロセッサ)
モニタ(17インチ1280 x 1024以上)
64 bit RAM 8GB以上, HDD 2GB以上の空き

対応OS

Windows 11 (64bit) 、Windows 10 (64bit) 、Windows 8 (64 Bit) 、Windows 7 (64 Bit)

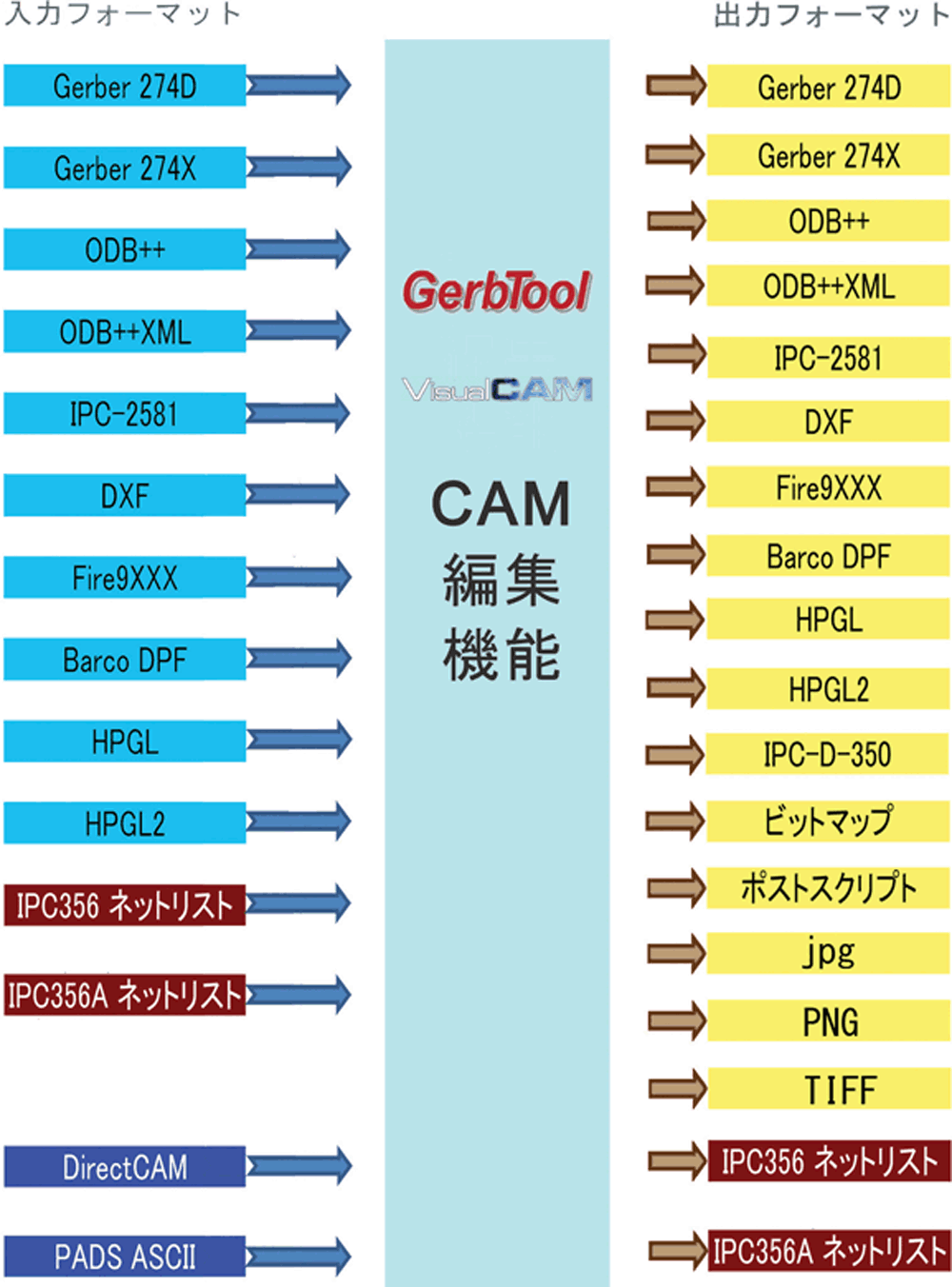

多様な変換逆変換が可能な、入出力フォーマット

入力対応フォーマット
Gerber 274D ・ 274X
NCデータ (Excellon, Sieb & Meyerサポート)
ODB ++ ・ODB++XML (Valor/Frontlineサポート)
DXF
HPGL, HPGL/2
MDA AutoPlot (Fire9XXX のサポート)
Barco DPF
IPC-2581 (OffSpringのサポート)
IPC-D-356 & 356A ※GTコミュニケータを除く
DirectCAM (CAM350 V8.Xのサポート)(VisualCAM装備・全GerbToolオプション)
PADS ASCII (PowerPCBのサポート)(VisualCAM装備・全GerbToolオプション
出力対応 フォーマット
Gerber 274D ・ 274X
NCデータ (Excellon, Sieb & Meyerサポート)
ODB ++ ・ODB++XML (Valor/Frontlineサポート)
DXF
HPGL, HPGL/2
MDA AutoPlot (Fire9XXX のサポート)
Barco DPF
IPC-2581 (OffSpringのサポート)※GTコミュニケータを除く
IPC-D-356 & 356A ※GTコミュニケータを除く
IPC-D-350
ビットマップ (Windows BMP ・白黒・カラー・最高 1000dpi)
ポストスクリプト
jpg
PNG
TIFF

GerbTool™シリーズ/VisualCAM 製品機能比較

メニューごとの各パッケージバリアント機能比較表こちらへ
    VisualCAM GTデザイナ GTインスペクタ GTコミュニケータ
処理 データフォーマット変換・逆変換
データ検索確認(オブジェクト、Dコード、ネット、ネット長さ、ユーザーデータ)
データ評価(ポイントからポイント、センターからセンター、エッジからエッジ)
データ内容(アパーチャ、ドリル、ミーリング)
注意書きメモ(ドキュメント変更、問題点など)
寸法測定(製作図面、基板サイズなど)
作図(ドリルチャート、注意書きなど)
分析
機能
ナビゲータからエラー直接チェック(違反、修正、削除の迅速化)
ベタ面確認(速く、正確)
重複部の画像検出 (フラッシュ・ドローなどの重複オブジェクトを素早く位置検出・削除)
グラフィックレイヤ比較(ナビゲータで、どんな2つのレイヤも、素早く正確に比較チェック)
設計情報確認(最小ギャップ、最小トラック幅、接続レイヤ、ドリル数など)
DRC チェック (トラック間、パッド/トラック間、パッド間、最小トラック幅、最小パッド、基板端面など)
HyperNETLIST 比較(短絡、オープン、ネット部銅箔無、外部接続ネット銅箔無などをナビゲータからエラー高輝度表示) Opt.
ピンポイント ネットリストエラー検出(ネットリスト比較により短絡やオープンエラーを検出し、エラー位置高輝度表示) Opt.
DfM分析(Design for Manufacturing)・DfF分析(Design for Fabrication) Opt. Opt.
製造分析の反映 Opt.
マクロ 強力なマクロ作成機能(ドラッグ&ドロップなど)
ロード、起動、記録(ロード後始動・シャットダウンのマクロをサポート)
マクロ内へのマクロのネスト
統合化デバッガ(ウォッチポイント、停止、ステップ など)
アドバンスト
機能
データベースナビゲータ(レイヤ、アパーチャ、 ネットリストなどを簡単に素早くアクセス)
カスタムアパーチャエディタ(特殊形状パッド、ロゴなど)
オブジェクトレベル反転(自在なネガポジ変換)
レイヤのセット化(スタックアップでブラインドや埋込みビアのレイヤセットを定義)
対話型データグループ化(グループオブジェクトとして容易な編集)
HyperNETLIST 生成( SMT 、ブラインドビア、貫通穴などをサポート )
対話型ドローからフラッシュの変換
ドローからカスタムの変換(カスタムアパーチャ)
ラスターからベクタの変換(ラスタポリゴンをベクタ塗潰しに変換)
シルクスクリーンクリッピング(パッドから離れたシルクスクリーンをクリップ)
コンポジットのレイヤ化
パッド削除(非接続、不必要パッド
ティアドロップ(ティアドロップ・スノーマン形状)
フィルム合成(全レイヤのフィルム化)
レイヤサイズ調整
複数PCBファイルの統合
ドローからフラッシュの自動変換(全レイヤ・選択レイヤ)
ベーシック多面付配置(ステップ・繰返し配置)
アドバンスド最適化多面付配置(複数種基板、アドバンスド多面付配置機能使用) Opt.
窓抜き多面付(アドバンスド多面付配置機能使用) Opt.
多面付けルール設定(アドバンスド多面付配置機能使用) Opt.
自動はんだマスクデータ生成( IPC-7525形状の使用)
はんだ マスク自動最適化生成
ペーストマスク自動最適化生成
実装/リバースエンジニアリング Opt.
ベアボードテスタデータ
NC-ドリル編集(ソート、多数ツールテーブル)
新バージョン V16.9をリリースしました
64ビットメモリ空間採用によりメモリ空間の制約を受けず大きなファイルサイズのODB++データなどに対応するとともに、強化したビュー機能により操作性が大幅に向上、マクロコマンドの強化を行いました。(取扱可能データファイルサイズは、PCの搭載メモリサイズに依存します)
Ver 16.9 新機能はこちら
保守契約ご契約中及びご購入1年以内のユーザ様は、無償で新バージョンVer 16.9にアップデートいただけます。

GerbTool・VisualCAM 基本価格

お問い合わせください 。
ご購入後、販売価格差額+更新料¥10,000で、上位パッケージにアップグレードできます。
