教育実習システム

インクジェット印刷配線板作製

インクジェット印刷 Jetサーキット プリンタセット

回路配線板印刷用プリンタ・配線板作製材料など、配線板作製に必要な材料を組み合わせたセットです。

Jetサーキットプリンタは、専門知識なしで短時間に、折り曲げ可能な薄い専用紙や半透明の配線シートフィルムに、回路配線板を印刷作成できます。

WindowsなどのOSにプリンタ登録し、通常の印刷と同じ操作で簡単に印刷でき、約2分の短時間でA4サイズ回路配線板を作製できます。

原稿データ作成は、回路図基板設計ソフトで回路図とともに自動配線機能などでレイアウト原稿の作成や、Windows付属アクセサリのペイントやAutoCAD・PhotoShopなどのアプリケーションソフトで描画作成できます。


※ パソコンはセットに含まれません。


Jetサーキット インクジェット印刷 回路配線板作製手順

高密度配線や複数配線板の短時間作製には、プリンタ印刷作製が適しています。

必要部品
  • 配線パターン原稿データ
  • Jetサーキット プリンタ
  • 配線紙または配線シート

  1. 原稿データ作成

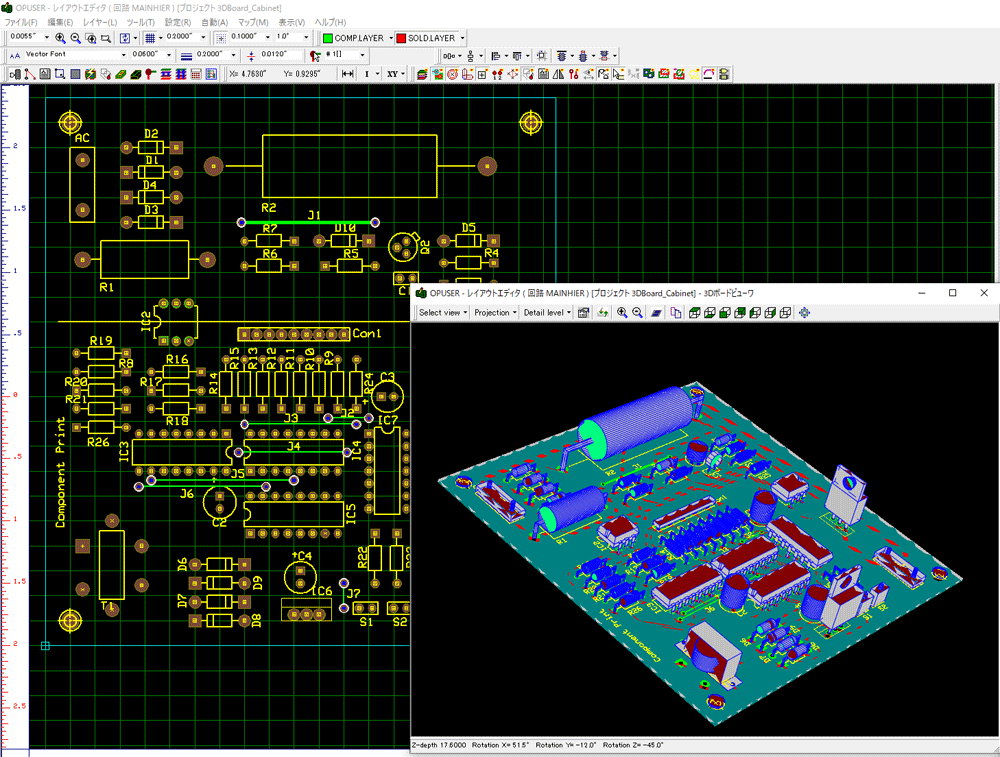

    Windowsのペイントなどのアプリケーションでの作画、またはOPUSERなど自動配線/半自動配線/手動配線の機能があるPCBレイアウタCADで、配線パターン原稿データを作成します。
  2. 回路配線板印刷
    Jetサーキットプリンタで、配線紙や配線シートに専用インクを使い、直接パターン原稿データをプリンタ印刷します。
  3. シルク文字
    組立を容易にする記号や文字が必要な場合は、オプションプリンタで上に重ね印刷するか、細字サインペンなどで描きます。
  4. 外形切断
    ハサミなどで、外形を切り出来上がりです。
  5. 回路配線板の完成です。
    部品を実装する場合リード部品実装キットやSMT部品実装キットを使いいただくと、動作基板作製が容易です。
配線板作製

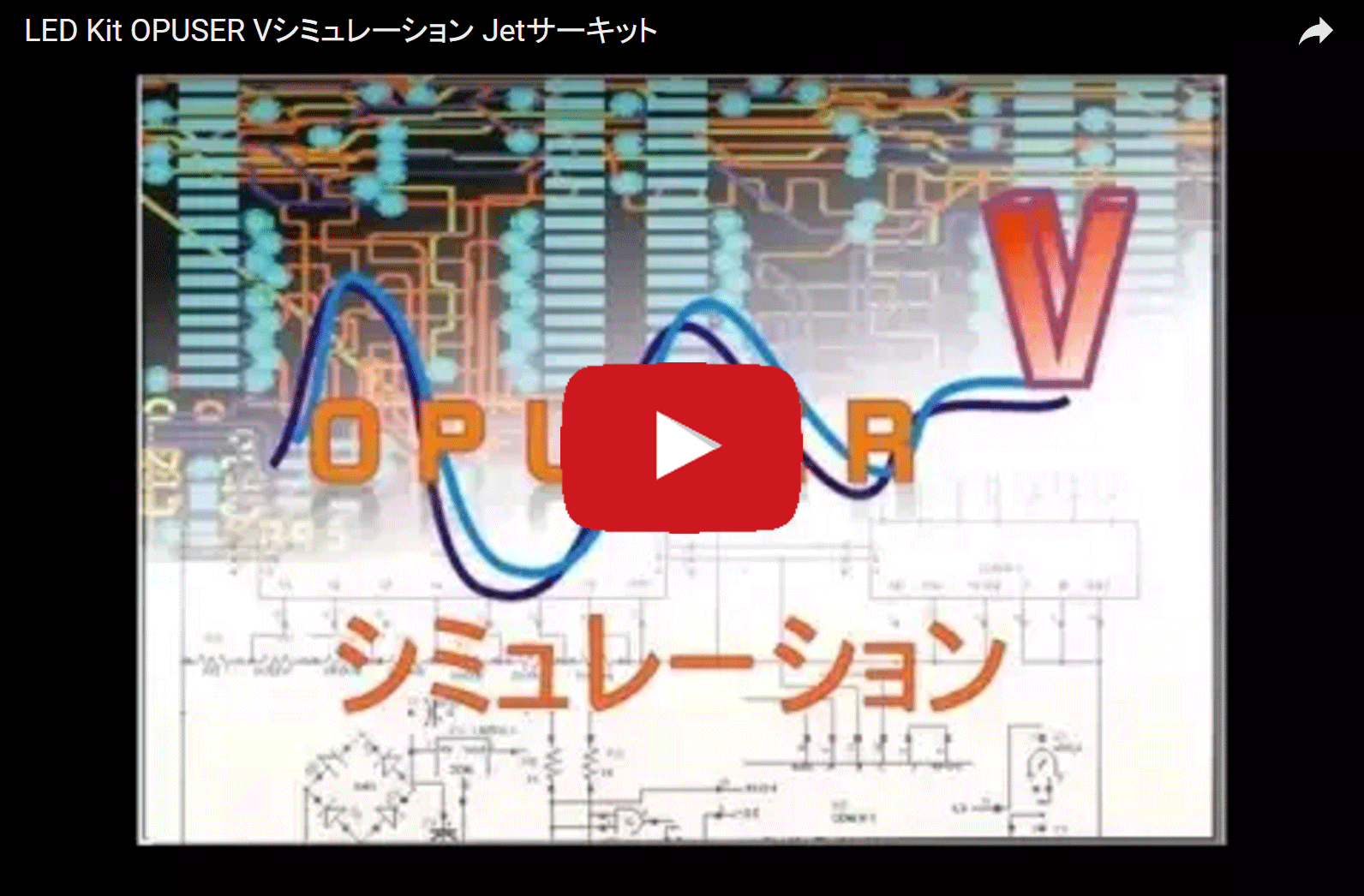

 設計シミュレーション 回路配線板プリンタ印刷動画
例 1.5V昇圧LED点灯 回路組立
配線板 印刷ペン書きキット Jetサーキット動画



構成・おもな仕様

構成
Jetサーキットプリンタ 1台、配線紙 A4X10枚 1セット、配線シート(PET) A4X10枚 1セット、Jetサーキット配線ペン1本

Jetサーキットプリンタ仕様
印刷方式 インクジェット式
カートリッジ数 4 (全カートリッジ Jetサーキット導電インク)
インターフェース USB2.0、無線LAN
大きさ(WxDxH) 420x370x170 mm
重さ 約8Kg
電源 AC100V 50/60Hz

部品実装時の必要実装用キット(別売)を、ご用意しております。
リード付部品実装には リード部品実装キット
表面部品実装には SMT部品実装キット

Jetサーキット商品詳細と価格表はこち
