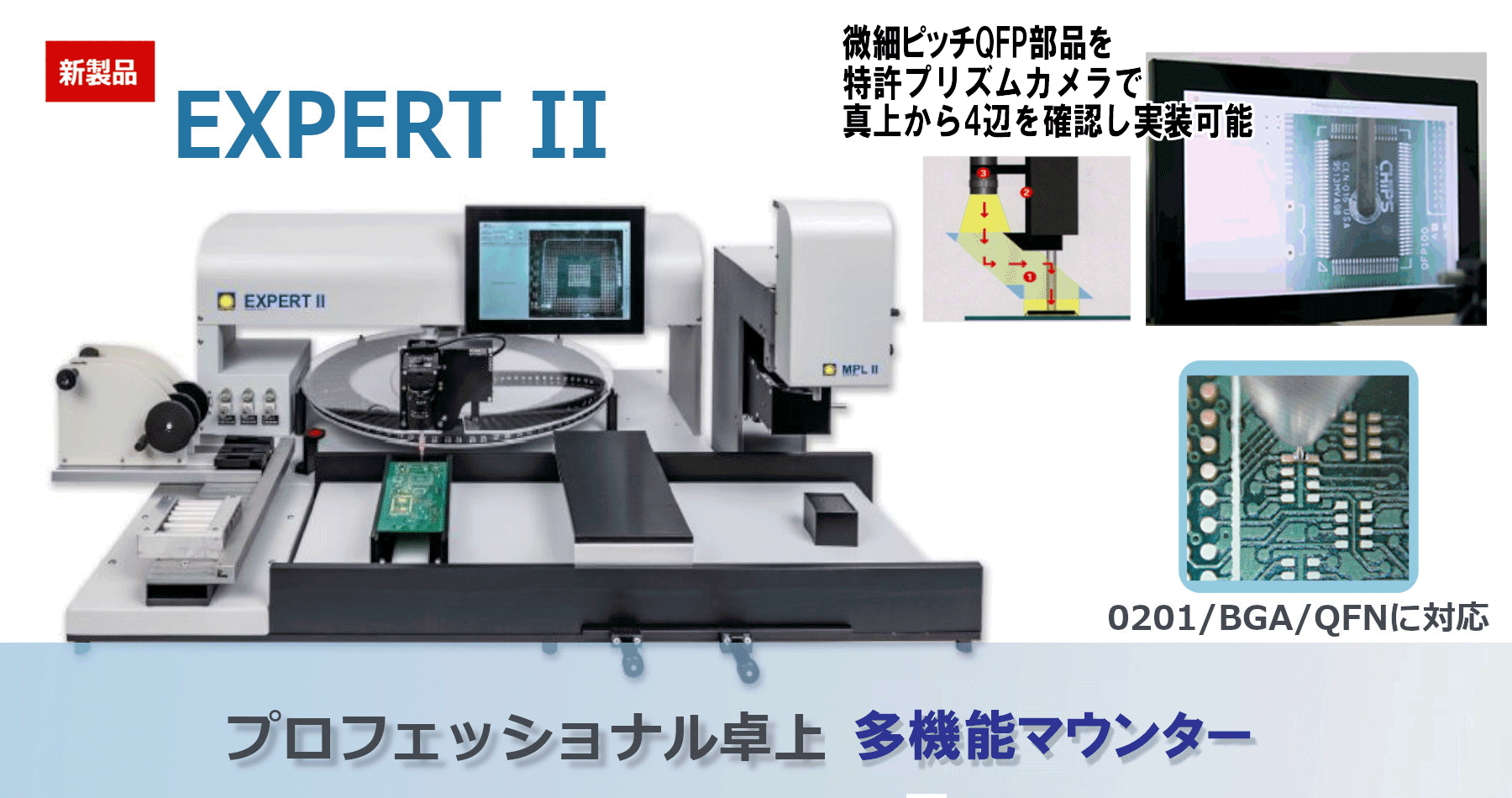

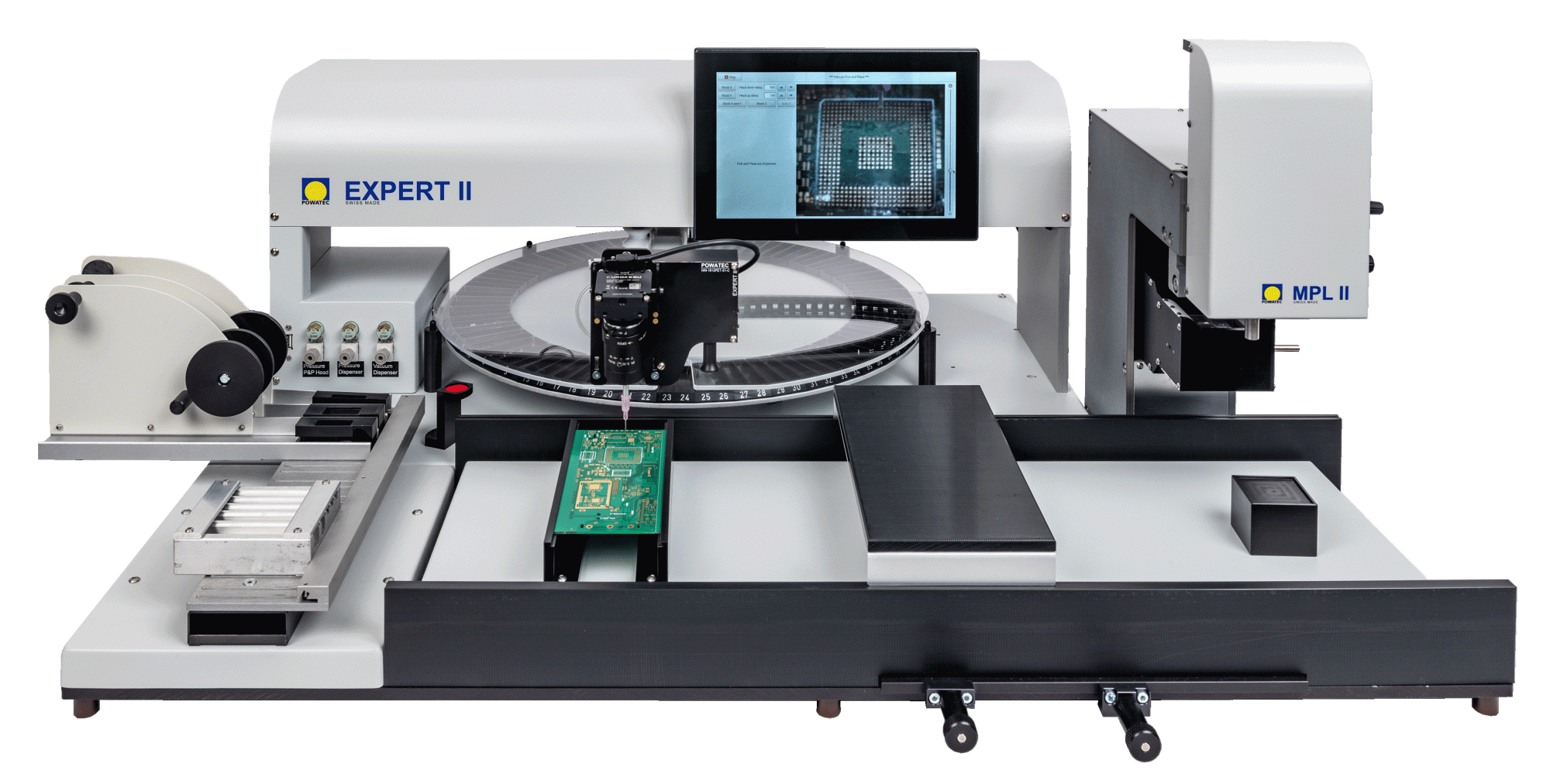

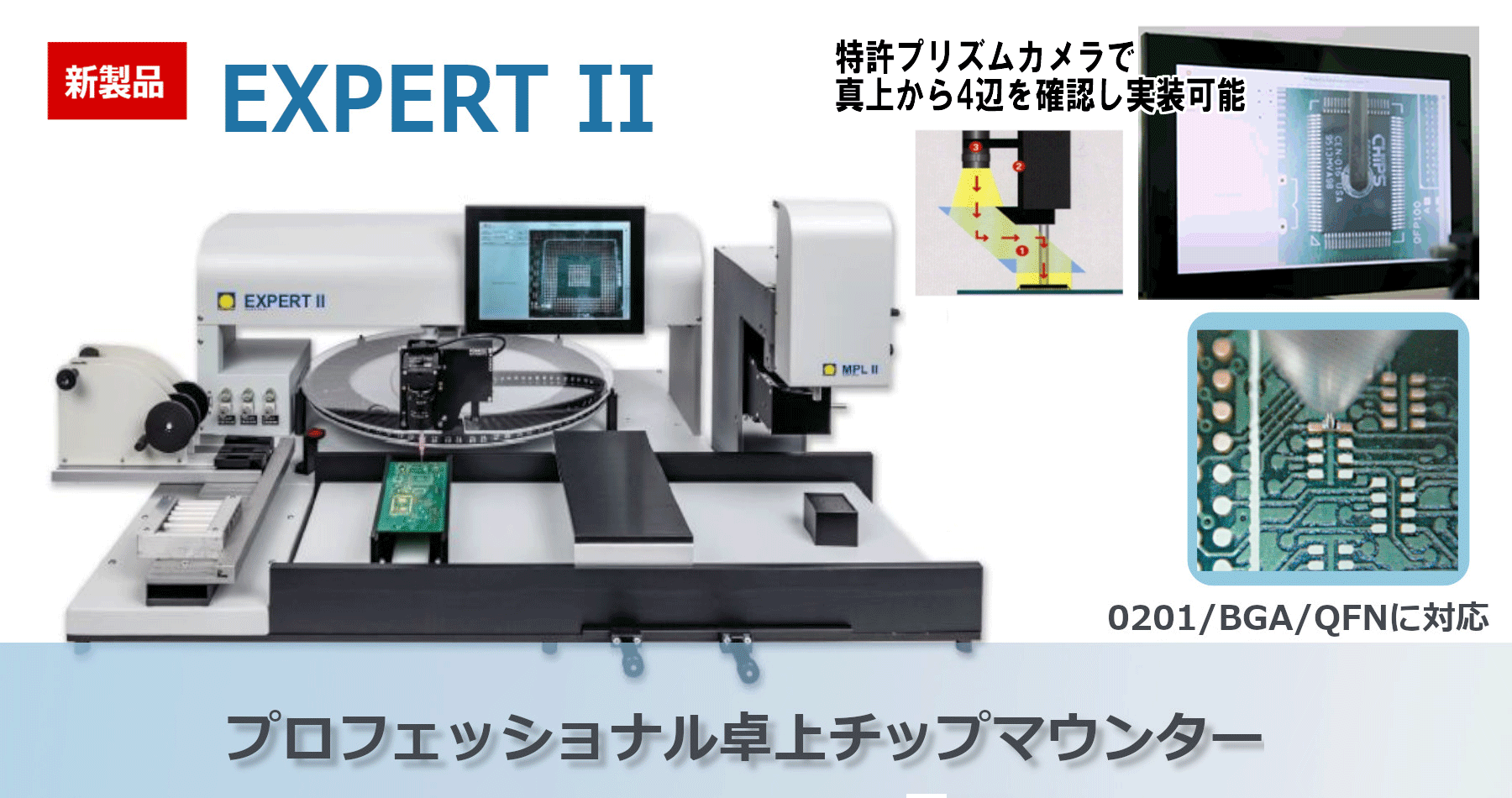

卓上型 半自動手動 多機能マウンター EXPERTII FP-MPL

卓上型 半自動手動 多機能マウンター  EXPERTII FP-MPL

リードレス・ファインピッチ・極微小チップ対応 EXPERT II FP-MPL スイスPowatec社

 特許エアーサス加圧ヘッドとプリズムカメラ搭載により、極微小チップ0201から40mm角の幅広い部品の実装、ファインピッチQFPを4側面端子の真上から確認し実装、CSP/BGA/などリードレス底面電極部品を、微細位置決め実装でき、試作やSMT実装生産ラインの補完を行える、多機能マウンターです。
 EXPERT II Place ソフトの追加により半自動マウンターにアップグレードでき、作業性を向上できます。


特長

★ リードレス部品を、底面電極と基板実装パッドの2色重合せ表示で、実装が容易
★ QFP部品4側面ファインピッチ端子を真上から確認しながら実装できる、プリズムカメラ搭載可能
★ 熟練者でも容易でない極微小チップ0201部品から、40mm角デバイスの幅広い部品実装が可能
★ スムースにヘッド移動ができる、エアサス機構アームを採用
★ テーブルロック機構と微調つまみで、微細位置決め実装が可能
★ 部品に負荷をかけない微妙な搭載が可能な、装着自動押し込み加圧装備
★ 付属モニターパネルを、実装位置やピックアップ位置に、左右移動し操作できる高い操作性
★ 大型TV等により、低コストで拡大画像を表示できる接続端子標準付属(HDMI)
★ 部品回転テーブル付属(45/90部品選択、電動オプション)
★ テープやスティクフィーダなど部品供給部を、自在に選択可能
★ 実装位置と搭載部品を、真上から拡大できるプリズムカメラ(オプション)
★ ディスペンサ機能(オプション)
★ 半自動マウンタにアップグレード可能

機能

卓上型 半自動手動 多機能マウンター  EXPERTII FP-MPL 特長

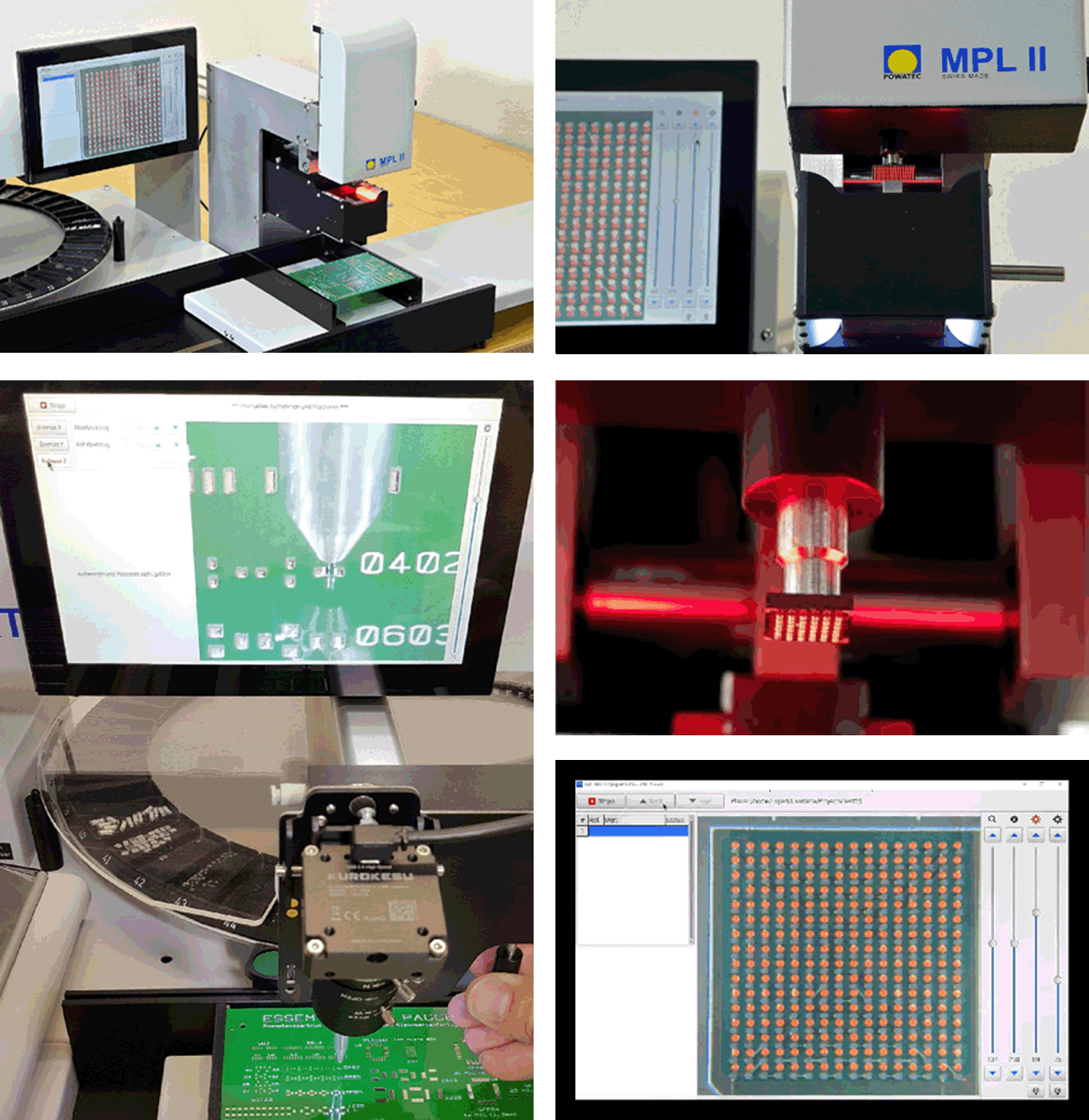

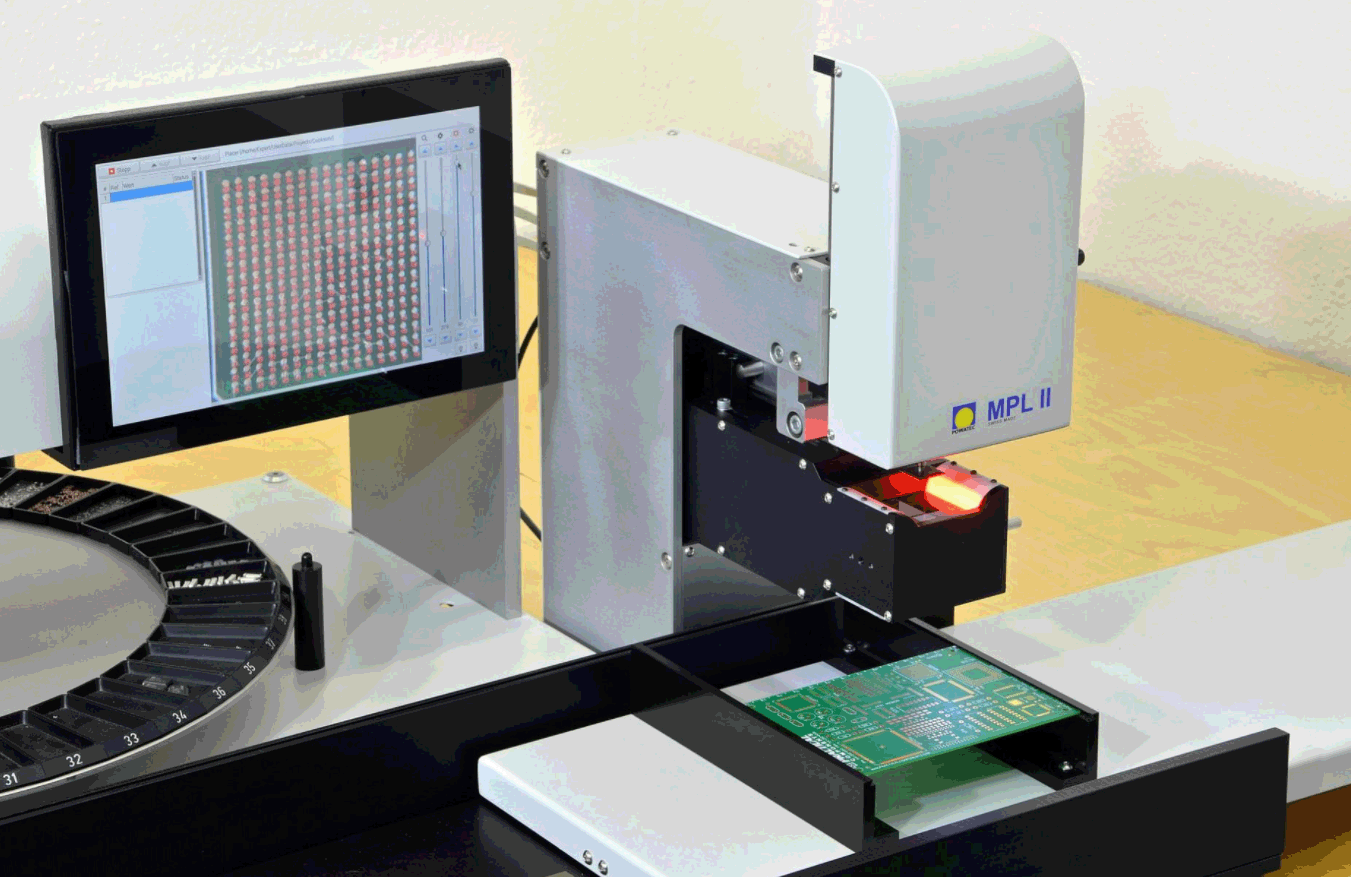

部品電極画像カメラと基板面カメラによる、ファインピッチとCSP/BGA/FlipChip/PLCC/QFNなどのリードレス底面電極部品に対応
部品電極画像と基板パッド画像を重合わせ位置決めし、部品に隠れたパッド上に高精度に実装できます。
卓上型 半自動手動 多機能マウンター  EXPERTII FP-MPL機能

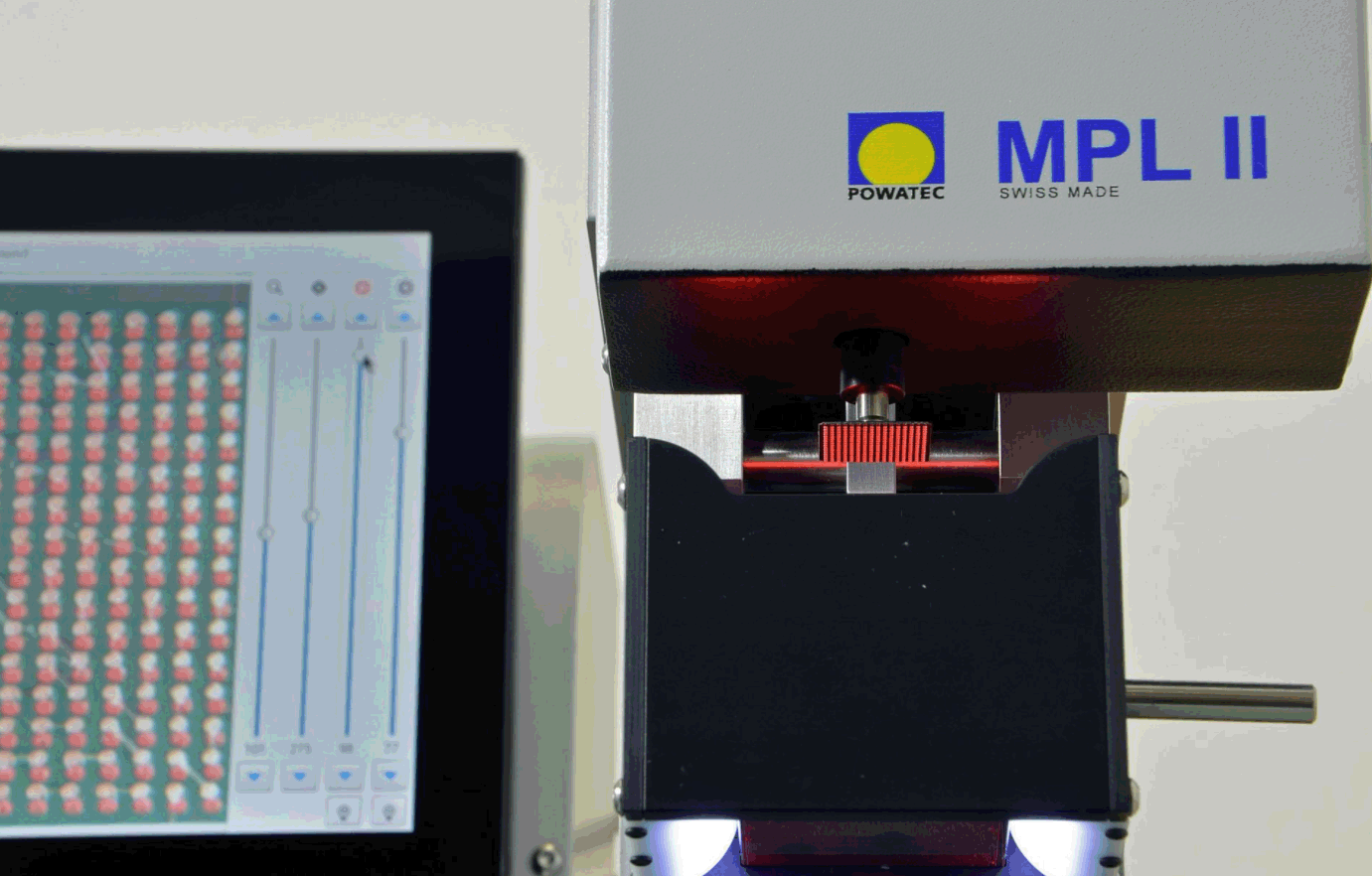

特許プリズムカメラによる、ファインピッチ対応(オプション)

 部品4側面の端子を真上から確認しながら実装できるプリズムカメラを搭載し、ファインピッチ部品を高精度に実装できます。
プリズムカメラ

ディスペンス機能(オプション)

微細位置決め機構による塗布位置に、ヘッドに取り付けたディスペンサにより、接着剤やはんだペーストを効率よく塗布できます。圧力調整と塗布時間の自動モード、またはフットペタルによるディスペンスを行えます。

部品供給部 (オプション)

部品供給部

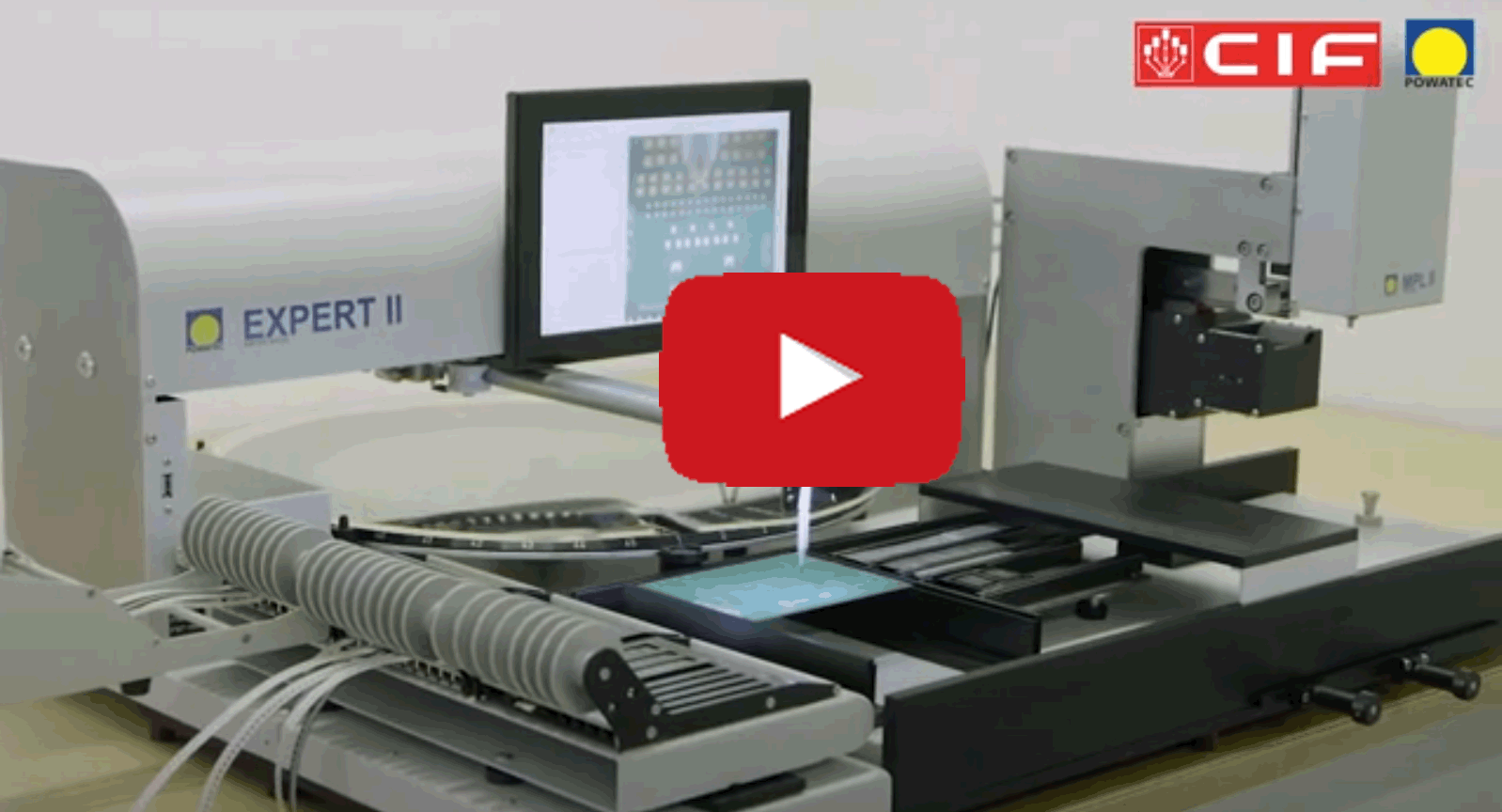

EXPERT II 動画

微小0201部品の搭載

仕様

  • 最大基板サイズ: 450 x 250 mm
  • 最大部品実装範囲: 450 x 250 mm
  • 最大デイスペンサ範囲: 450 x 250 mm
  • 最小基板サイズ: 25 x 25 mm
  • 大きさ(WxDxH): 930 x 1010 x 420 mm
  • 重量: 23Kg
  • 電源: AC100V 51W
  • エアー: 6 Bar
  • 電動又は手動回転部品トレイ:45 又は 90 部品
  • 取付可能テープフィーダ:3 x 8 mm + 1 x 12 mm + 1 x 16 mm
  • 取付可能スティックフィーダ:12 ( 8mm, 12 mm, 16 mm, SOP-8 ー PLCC84)


半自動マウンターソフト EXPERT II Place(オプション)

実装する各部品を最適化した順番で、収納位置と実装位置のガイドにより、高作業効率で高精度な実装を行えます。
未経験の方も、手順書不要で、実装作業が可能です。
  • Excel 形式の部品一覧と座標、PNGフォーマットのグラフィックデータの簡単入力
  • 容易に作業できる、操作ガイドと実装ビューの動的画面切替
  • 間違いなく部品確認できる、部品取出し位置のグラフィックガイド
  • 高作業性が良い、カメラ画像とガイドの動的切替
  • 誤実装を防ぐ、供給部品位置と実装位置のモニター監視
  • 登録マークを使用したデジタル基板位置自動設定
  • 後確認が容易にできる、実装記録自動生成
