卓上小型リフローラインナップ

バッチ式 小型べーパーフェーズリフロー

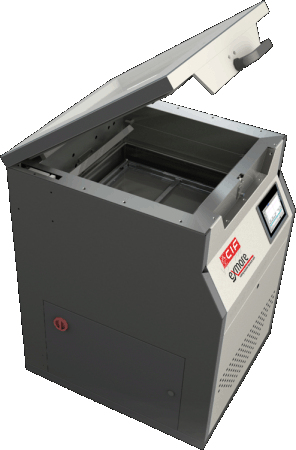

小型VPS べーパーフェーズリフロー機種 VS500​​​​​ フランスCIF社

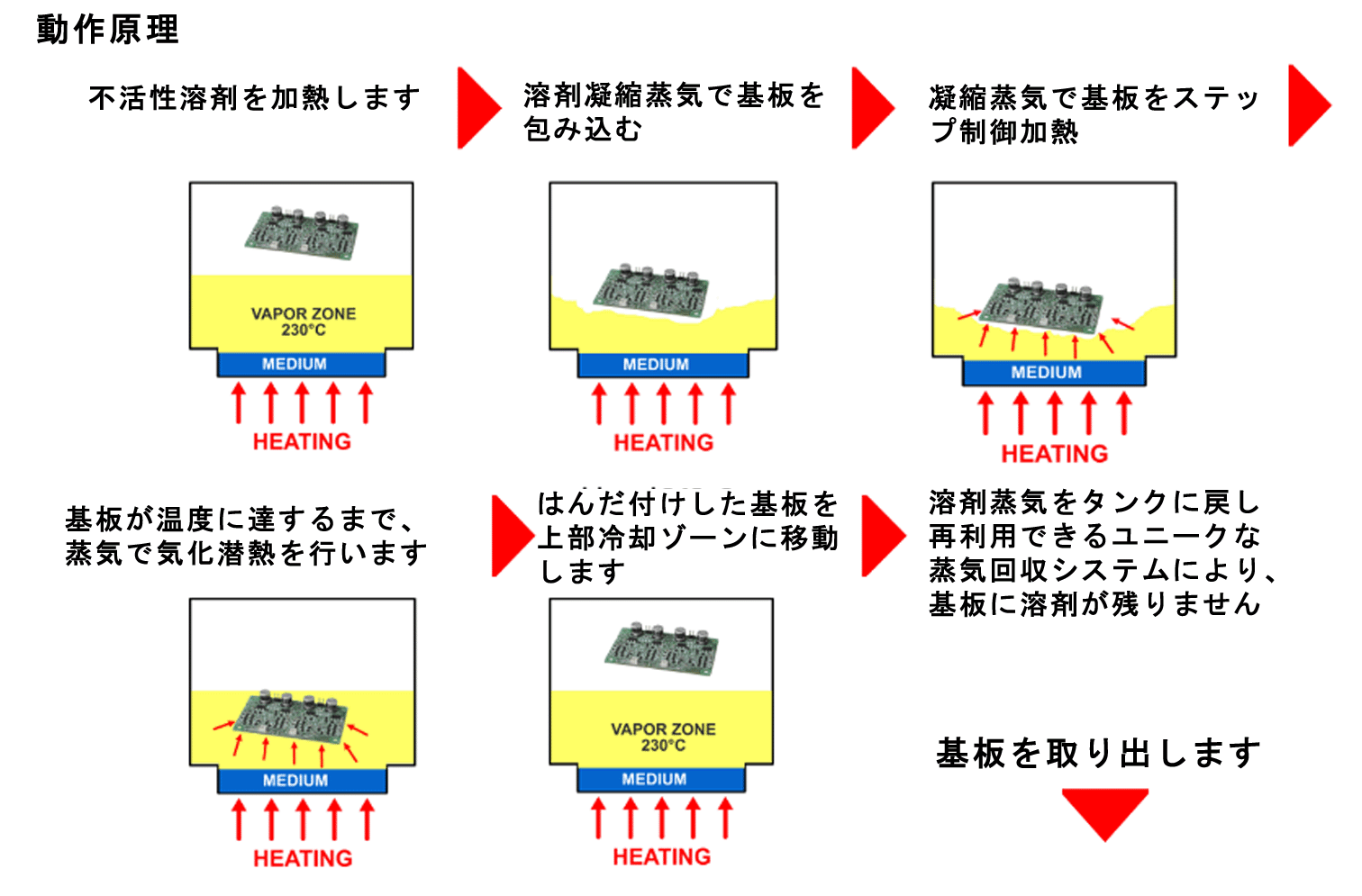

VPS方式リフローは、搭載部品が立体的な製品や板厚の厚い基板などで、エアーリフロー・N2リフローと比較し、炉内の滞留時間を短く抑え、安定したはんだ付けができます。
高熱伝導率で加熱効率が高いため、鉛フリーの高温はんだ付けも設定温度を低くでき、熱ストレスを小さくできます。

VPSリフロー VS500は、BGA/CSPなど底面電極部品を搭載した試作/小ロット基板を、鉛フリーはんだも含めボイドなしの高品質ではんだ付けできる、小型低ランニングコストのVPSリフローです。


特長

  • リフロー内底面電極部も均一に加熱
  • 不活性雰囲気と真空(ボイドなし)の高いはんだ付け品質
  • 溶剤蒸気回収システム搭載、回収再利用で低ランニングコスト

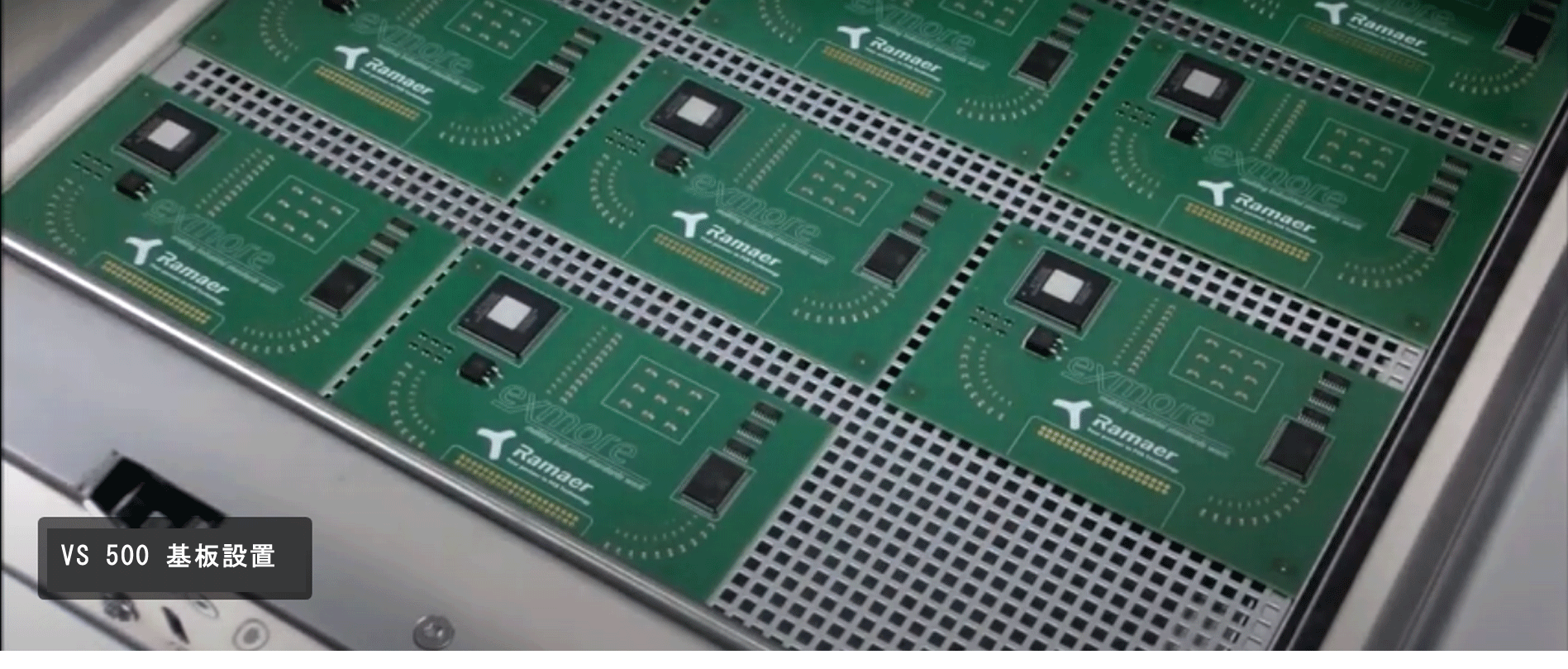

  • 小ロット複数枚同時リフローが可能な500 x 500mmのリフロー炉領域
  • 90センチ四方以下の小さな設置面積
  • N2ガス不要
  • 簡単操作

仕様

最大基板サイズ 500 x 500 x 60 mm
大きさ (W x D x H) 830 x 775 x1140 mm
電源 3相200 V -  50/60 Hz 3.5KW/H

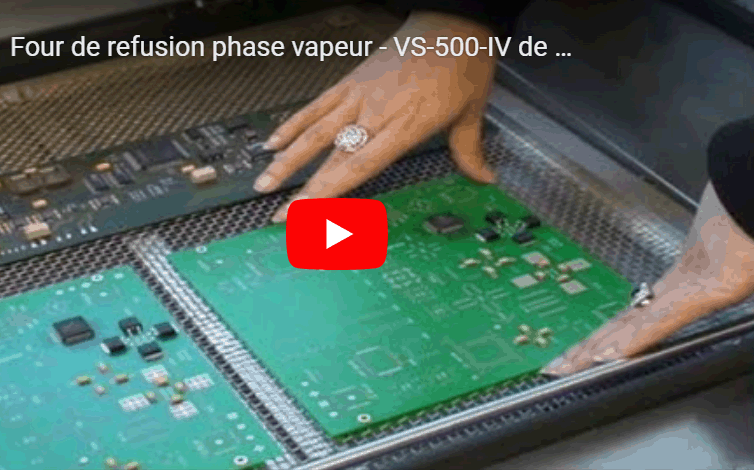

VS500動画
