回路図復元・基板復元 リバースエンジニアリング サービス

ベアーボード基板や実装済み基板(故障基板も可能)から、
弊社販売製品(PCBビルダ/GerbTool/VisualCAM/サーキットCAM/RevEng)を核に、回路図生成や基板データ生成を行い、廃番部品を同等部品に置き換えた基板復元も可能です。

サービス種類

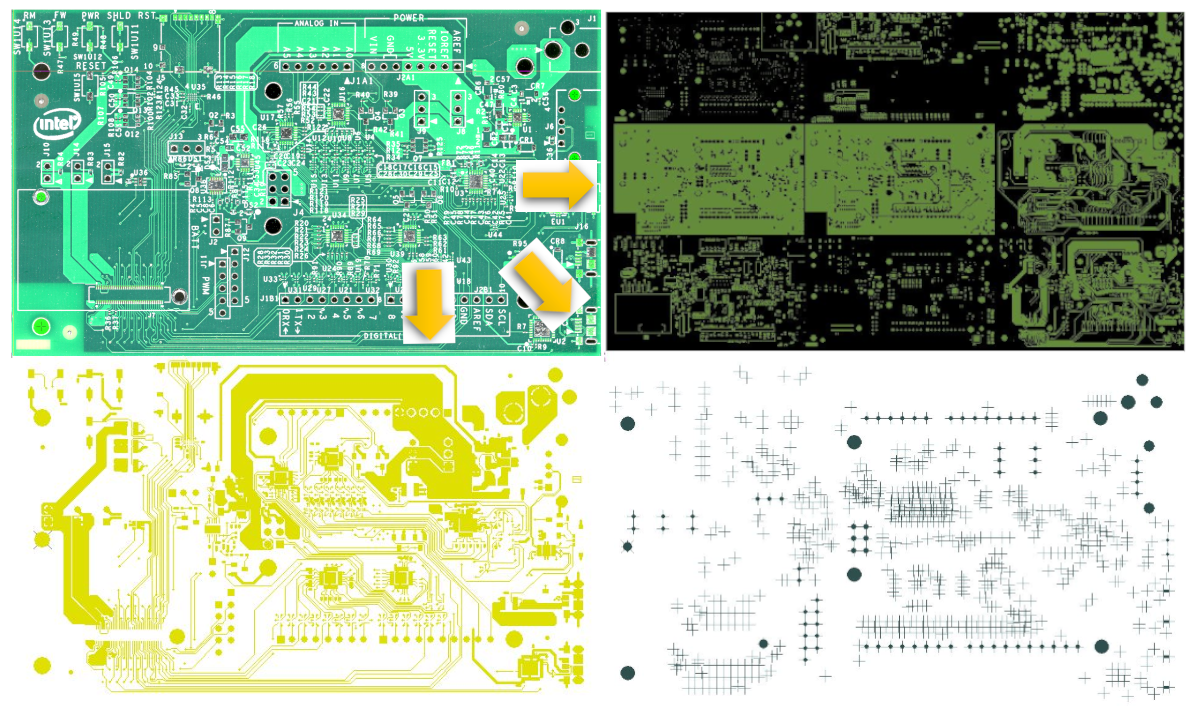

◎ 基板から、基板データ(ガーバー&ドリル)を生成
  多層基板/フィルム/図面/基板から、ガーバーXとドリルデータを生成します。
基板製造に必要な各層のガーバー・はんだレジストデータ・シルクレイヤーデータ・外形加工データ・ドリルデータを生成します。また必要に応じ、メタルマスクデータ/実装機プログラム/ネットリストデータも生成可能です。
◎ 基板から、回路図を生成
◎ 基板から、回路図と基板データを生成
◎ 基板から、回路図と基板データを生成し、復元基板作製
◎ 基板から、部品リストを生成

基板 リバースエンジニアリング 費用

 費用は、必要な生成データの種類およびデータ数、レイヤー数、基板サイズ、部品数に依存し変動します。データの種類では、工数が多く必要な回路図生成費用が、最も高くなります。

  • 基板サイズ 10x20cmの中密度両面基板からのガーバーXとドリルデータ生成
約16万円
(8万円/レイヤー)
  • 基板サイズ 10x20cmの中密度4層基板からのガーバーXとドリルデータ生成
約50万円
(外層8万円/レイヤー)
(内層17万円/レイヤー)
詳しくは、お問い合わせください。最良のご提案をいたします。
