バキュームテーブル オプション V
基板を吸引し固定します。薄い基板やフィルムの加工にはバキュームテーブルが最適です。 ※タイプ V には標準装備しています。

アルミ合金プレートに吸引するよう小さい穴をあけたバキューム用テーブル上に、多孔質のテーブルサイズに合ったバキュームテーブル用下敷板を設置し、穴あけなどで工具で切削される下敷板の上に基材を置き、集塵機などの吸引エアーで吸着し基板を加工します。

反りがあるフィルムや薄板基板にお勧めです。FR4など通常基板も、基材の位置決め用穴が不要で、両面基板加工時は、カメラで自動位置整合しますから、あると便利です。

多孔質のバキュームテーブル用下敷板は、多数回の加工に使用できますが、穴あけや切断加工時に切り込まれ、切り込みが増え平面度が劣化した場合に、交換する必要があります。両面の使用が可能ですが、工具と同様消耗品となります。

バキューム用テーブル加工と吸引エアー配管は、工場組込みオプションです。

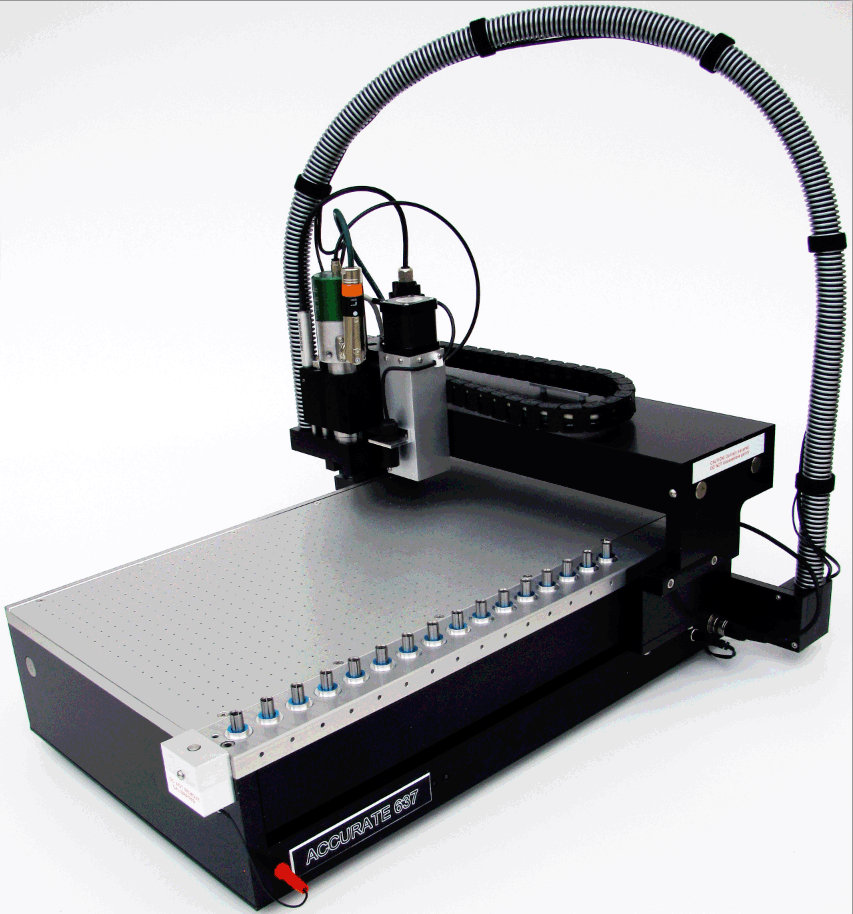

テーブルに吸着用の穴が開いたバキューム用テーブルの上に、バキュームテーブル用下敷き板を設置し使用します。 高精度プリント基板加工機 バキュームテーブル付A637
クリックで拡大します。

低騒音集塵機 オプション E
基板加工機に連動する吸塵機です。 ※タイプ V には標準付属しています。

高精度プリント基板加工機 Aシリーズと連動し、 細かい切屑を吸塵する低騒音集塵機です。
バキュームテーブル使用時には、素材吸着にも使用します。

ePRONICS  プリント基板加工機 オプション集塵機 0.3ミクロンの切屑を 99.97% キャッチします。 低騒音値 57dB で、 加工機と連動して電源を ON/OFF します。
  • 消費電力 100V630VA
  • 大きさ 255W X 360D X 310Hmm
  • 重量 12.5Kg

安全消音カバー オプション C
基板加工機を覆い設置できます。
  標準加工範囲
A400シリーズ用
ワイド加工範囲
A600シリーズ用
ワイド広加工範囲
A700シリーズ用
586mm 660mm 660mm
奥行 650mm 720mm 840mm
高さ 630mm 650mm 650mm

オプション: 作業中扉開放時、非常停止機能
※ カバー設置時は、短い本体寸法側がカバー前面側になります。

A400シリーズ用カバー
ePRONICS  プリント基板加工機 オプションカバー
ディスペンサ オプション D
デジタルディスペンサユニット CMS450の追加で、デジタル設定した塗布量で、むらなくペーストを自動塗布します。
取りつけしないときは、単独で手動ディスペンサとして使用でき、修正や少量時に便利です。

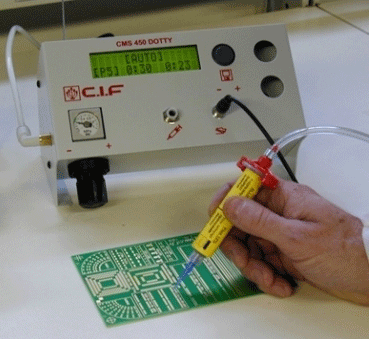

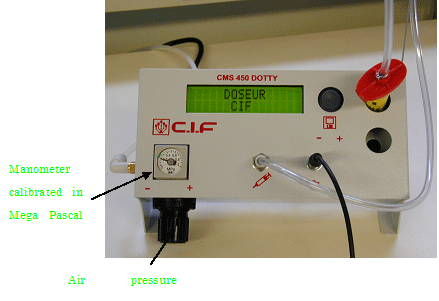

はんだごて感覚で高品質な塗布が可能な ディスペンサー 5モード ディスペンサー CMS-450
ePRONICS  プリント基板加工機 オプション ディスペンサ

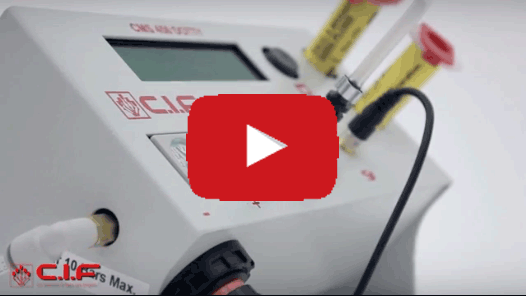

ディスペンサー CMS-450 動画

  • 5種のディスペンスモードで塗布が可能
    • シンプルに塗布ができるマニュアルモード
    • 一定塗布量で繰返し塗布ができ、各種ロボットに組込できる半自動モード
    • 作業効率よく繰返し塗布ができ、塗布量と塗布間隔を調整可能な自動モード
    • 部品に合わせ最適な塗布を行える部品モード
    • 塗布量を倣いでプログラムできる、ティーチイングモード
  • 塗布設定10種プログラム可能
  • 容易なデジタル設定で、簡単な操作
  • 各種ロボットに組込み自動塗布可能
  • 小型低価格

大きさ 260 x 140 x 140 mm
重さ    2 Kg
消費電力 14W
エアー 0.1 -  7 Bar (7 Bar Max)
精密リングセッター オプション R
工具にリングを付けて刃先からの長さを調整できます。リングの取外しもできます。

高精度プリント基板加工機 Aシリーズで使用する工具へのリングを取付だけでなく、取外しも行えます。
てこ式で力もいらずにご使用いただけ、エアーや電源不要で楽な使用管理でお使いいただけます。
  • 大きさ 230W X 65D X 160Hmm
  • 重量 0.4Kg


弊社からご購入いただく工具は、予めリングが取付けてあります。
高精度プリント基板加工機Aシリーズ リングセッター
