回路基板V-I特性測定装置

万能テスター 複合マルチ計測器

ストレージオシロ、ユニバーサルカウンタ、ファンクションジェネレータ、マルチメータ

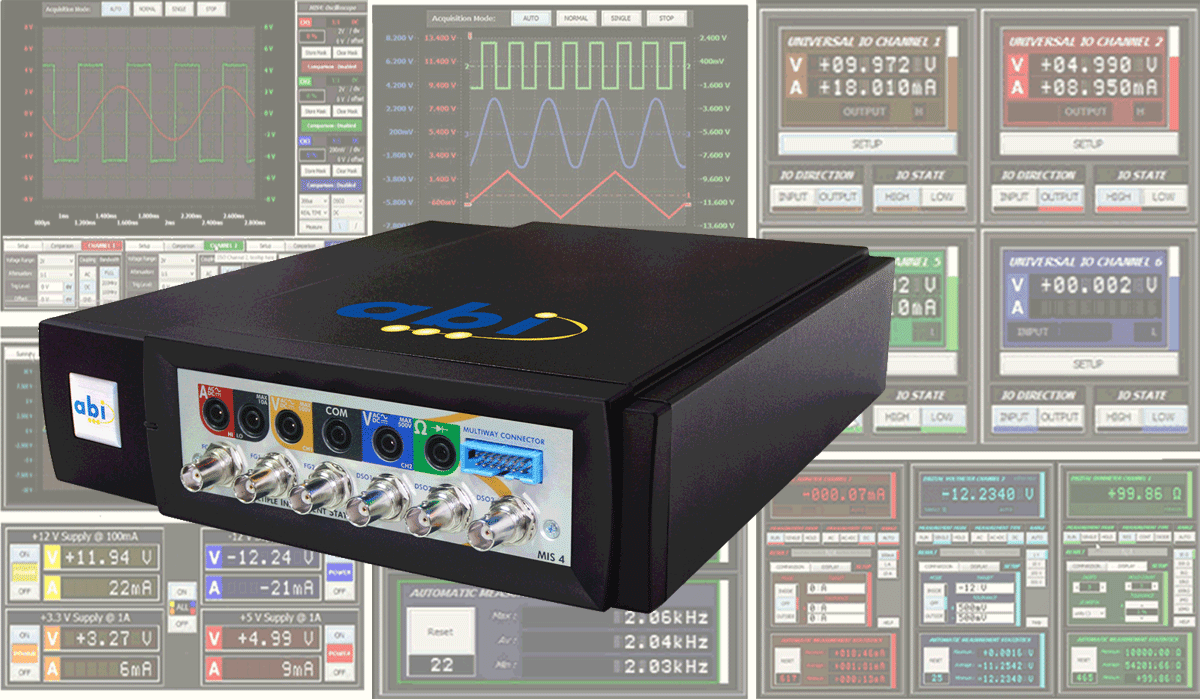

複合マルチ計測器 SYSTEM8 MIS4

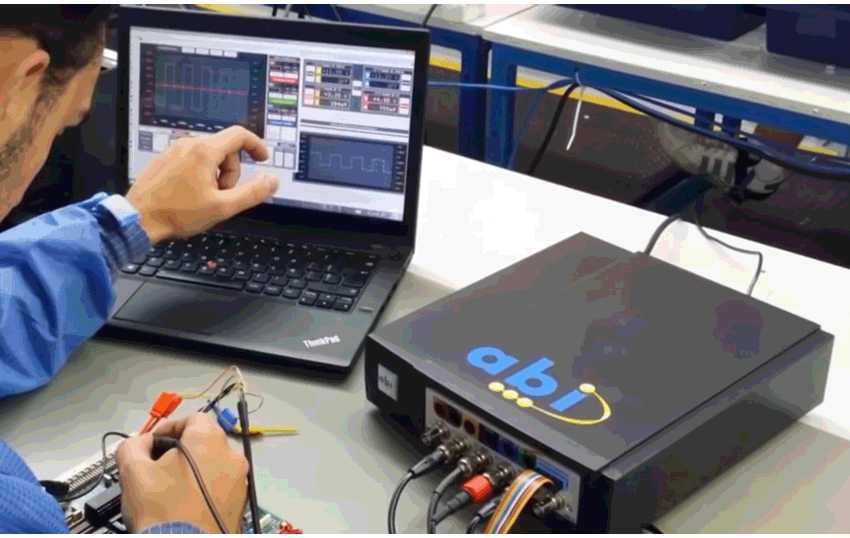

万能テスターとして、1台で8種の複合測定器機能を同時に使える複合マルチ計測器です。
信号と電源を印可し測定でき、アナログ/デジタル基板の故障発見と動作チェックを1台で行えます。
​​​​​計測器ユニット SYSTEM8 MIS4は、パソコンに接続し、付属ソフトで各計測の設定・制御・表示・データ収集を行います。
  • 1台の準備だけで、同時に複数の測定ができます。
  • 小型で設置にスペースをとらず、計測器の管理や保管も容易です。

技術五輪でも
使用されています。
技術五輪採用計測器

概要

独立した入出力コネクタで、ファンクションジェネレータとユニバサルI/O(プログラマブル入出力I/F)を組合せ、様々な信号を発振し信号印可・電源供給でき、オシロ・DPM・カウンタ機能により波形観測や電圧電流・周波数などを同時測定できます。
付属ソフトで、単独測定・同時複合測定やスケジュール測定によるデータ収集が可能です。
スケジュール測定は、同時に複数の測定データをパソコンに自動収集し、エージングテストなど長期間の推移データを容易に収集でき、収集した測定データをテストレポートなどに、そのままご利用いただけます。

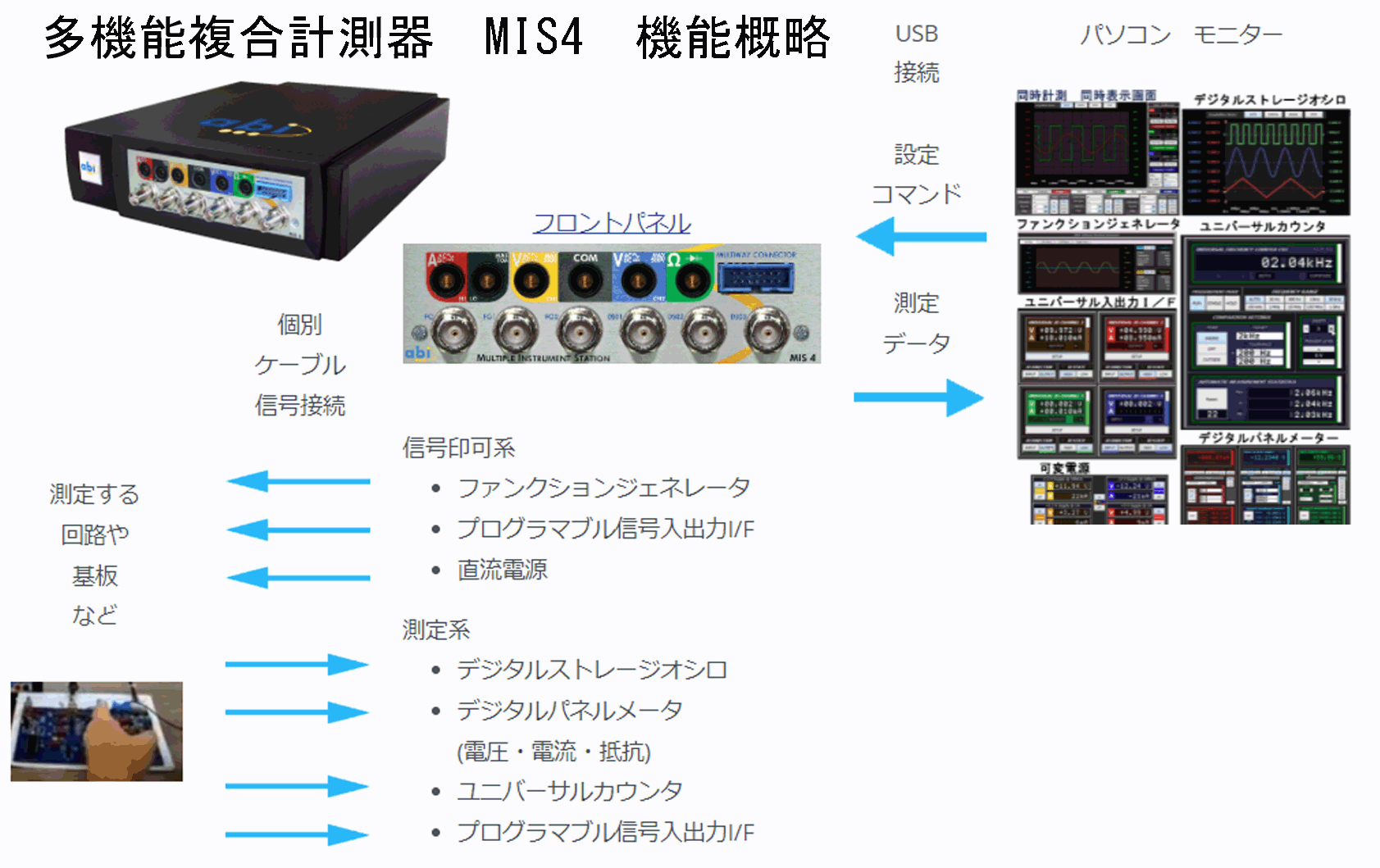

    複合マルチ計測器 MIS 4   パソコン モニター
個別
ケーブル
信号接続
USB
接続

設定
コマンド


測定
データ


測定する
回路や
基板
など



フロントパネル




信号印可系
  • ファンクションジェネレータ
  • プログラマブル信号入出力I/F
  • 直流電源








測定系
  • デジタルストレージオシロ
  • デジタルパネルメータ
    (電圧・電流・抵抗)
  • ユニバーサルカウンタ
  • プログラマブル信号入出力I/F

複合マルチ計測器 計測器機能

350 MHz 3チャンネル  デジタルストレージオシロスコープ (DSO)

ABI Electronics 社 MIS4
  • 3Ch時帯域幅350MHz, サンプリング500MS/s/Ch
  • 6種トリガ源、28種自動測定
  • 独立3チャンネル
垂直 アナログ帯域幅 350 MHz
帯域幅制限 20MHz,100MHz,200MHz選択
立上り時間(10-90%) 1ns
入力レンジ ± 40mV - ± 8V  8レンジ
感度 10 mV/div - 2V/div
入力カップリング 1 MΩ (AC or DC or GND)
入力特性 1 MΩ || 15 pF
アナログオフセット電圧 入力レンジ 100%
水平 時間幅レンジ 50 ns/div - 1000 s/div(リアルタイム)
1 ns/div - 20ns/div(ERS)
変換 分解能 8ビット
最高サンプリング速度 500 MS/s /チャンネル
最高ERSレート 25 GS/s
バッファサイズ 1,048,576 サンプル /チャンネル
トリガ ソース DSO チャンネル1- チャンネル3,
AWG チャンネル1- チャンネル2,
FC チャンネル1
モード Auto, Normal, Single
タイプ(リアルタイム) エッジ(AC, DC, HF制限, LF制限)
トリガレベル幅 入力レンジ 100%
トリガ感度 1div - フルスケール(画面)
自動測定 タイプ Amplitude,Peak-Peak,Top,Top Peak, Base, Base Peak,Mean, RMS, Cyclic Mean, Cyclic RMS,  Overshoot, Undershoot, Crest Factor, V Resolution, Period, Frequency, Rise Time, Fall Time, Pos Time Constant, Neg Time Constant, Positive Width, Negative Width, Positive Slew, Negative Slew, Bandwidth, Duty Cycle, T Resolution, Cycle Count
統計値 最小、最大、平均, スィープ
比較制限 入出力電圧、時間制限
保護 入力耐圧 ± 200V 最大

2 チャンネル 任意波形発生器 (ファンクションジェネレータ)


  • 6種波形 + カスタム波形
  • 最大複合出力電圧±10V
  • 繰返し発振用可変クロック
  • 25MHz,200MS/s
  • 独立2チャンネル 14ビット分解能
出力仕様 出力電圧 -10V - +10V
増幅オフセット分解能 10 mV
出力制限 ± 200 mA  /チャンネル
出力インピーダンス 50 Ω(± 1%)
波形 波形 DC、正弦波、矩形波、三角波、+ランプ、-ランプ、任意波形
増幅オフセット電圧 ± 10V 以下、最高出力電圧以下
周波数 0.5 Hz - 25 M Hz
デュティ比幅 0% - 100%
保護 入力耐圧 ± 15V
出力短絡電流 自動復帰
トリガ ソース DSO チャンネル1- チャンネル3,
AWG チャンネル1- チャンネル2,
FC チャンネル1
モード Normal, Single
トリガ出力レベル ± 10V
トリガ出力モード サイクル または エッジ

4 チャンネル ユニバーサルカウンタ



4チャンネル  ユニバーサルカウンタ(FC/DSOFC)
  • 1チャンネル DC - 1.1 GHz
  • + 3チャンネル時 DC - 350MHz(DSO)
  • 感度-21dBm@100KHz,-12dBm@1.1GHz
  • プログラマブルトリガしきい値
チャンネル
 入力仕様
電圧 ± 3.3V
インピーダンス 50 Ω(± 1%),
1 MΩ|| 15 pF(3Ch)
周波数レンジ DC - 1.1 GHz,
DC - 350 MHz(3Ch)
感度 -21dbM @100KHz
-1.2dbM @1.1GHz
DSOチャンネル
 入力仕様
電圧 ± 40 mV -  ± 8V
インピーダンス 50 Ω(± 1%),
1 MΩ|| 15 pF(3Ch)
周波数レンジ DC - 1.1 GHz,
DC - 350 MHz(3Ch)
感度 1 div
ゲートトリガ ソース DSO チャンネル1- チャンネル3,
AWG チャンネル1- チャンネル2,
FC チャンネル1
自動測定 統計値 最小、最大、平均, スィープ
比較制限 入出力ターゲットモード、公差 選択

8 チャンネル ユニバーサルI/O (プログラマブル入出力I/F)

信号電圧レベルを合致させるプログラム設定できる入出力切替ができるユニバーサル・ハードウェア インターフェースです。
回路間や前後に追加し、CMOS, LVCMOS, ECL, TTL, LVTTLなど入出力条件に信号レベルを合わせたり、ロジック信号静的電圧電流の回路へのワンタッチ印可切替や入力信号をレべル変換し印可もできます。
8チャンネルを独立設定でき、回路接続を補完し、計測機能を容易に使用することができます。

出力仕様 出力電圧 -10V - +10V
分解能 10 mV
電流容量 ± 20mA /チャンネル
入力仕様 入力電圧 -12V - +12V
分解能 1 mV
保護 入力耐圧 ± 15V
出力短絡電流 自動復帰
メーター仕様 電圧分解能 1 mV
電流分解能 1 mA
接続 接続仕様 非絶縁接続
Multiway コネクタ使用
各チャンネル独立接続
制御 各チャンネル独立

デジタルパネルメーター

1 チャンネルデジタル電流計
電流 レンジ ± 100 mA , ± 1 A, ± 10A
分解能 10 μA - 1 mA
検出抵抗 10 mΩ
電圧 @50-60Hz
(RMS,AC,AC+DC)
レンジ 100 mA, 1 A, 10 A
分解能 10 μA - 1 mA
検出抵抗 10 mΩ
メーター仕様 分解能 4 1/2桁 2000カウント
ヒューズ 12.5 A速断
自動測定 統計値 最小、最大、平均, スィープ
比較制限 入出力ターゲットモード、公差 選択
2 チャンネル デジタル電圧計
電圧 レンジ ± 1V , ± 10V,± 100V,± 500V
分解能 100 μV - 10 mV
インピーダンス 10 MΩ
電圧 @50-60Hz
(RMS,AC,AC+DC)
レンジ  1V , 10V, 100V, 500V
分解能 100 μV - 10 mV
インピーダンス 10 MΩ
メーター仕様 分解能 4 1/2桁 2000カウント
自動測定 統計値 最小、最大、平均, スィープ
比較制限 入出力ターゲットモード、公差 選択
1 チャンネル デジタル抵抗計
抵抗 レンジ  10 Ω, 100Ω, 1KΩ, 10KΩ, 100KΩ, 1MΩ, 10 MΩ
分解能 1 mΩ- 1 KΩ
  レンジ 0 Ω- 1 Ω
分解能 100 mΩ
ダイオード レンジ 0 V - 2V
分解能 100 μV
テスト電流 1 mA
メーター仕様 分解能 4 1/2桁 2000カウント
自動測定 統計値 最小、最大、平均, スィープ
比較制限 入出力ターゲットモード、公差 選択
4 チャンネル 定電圧定電流直流補助電源

出力電圧+5V (±2%) 最高電流 1A
出力電圧+3.3V(±2%) 最高電流 1A
出力電圧+12V (±2%) 最高電流 100mA
出力電圧-12V(±2%) 最高電流 100mA
保護 出力短絡電流 自動復帰
メーター仕様 電圧分解能 10 mV
電流分解能 1 mA
