教育実習システム

電子回路実習システム

 電子回路基板実習システム

 電子回路の設計と直感的な回路動作把握から、 設計回路基板の作製、組立動作確認や測定まで、 モノづくりの楽しさを体験しながら、 電子回路を総合的に習得できる電子回路基板実習システムです。
 学生生徒数に応じ数量を自在に構成できるシミュレータ付回路基板設計CADソフト『OPUSER』と、廃液無しで選択できる配線基板作製ハード(プリント基板加工機又はインクジェット配線板作製プリンタ)を組み合わせたシステムです。

特長

本格的CAD(回路・基板)設計を、短時間で実習
充実した機能と電子回路設計で多数の実績があるシミュレータ付回路基板設計CADソフトOPUSERに、オフラインで常時自習できる操作動画と操作pdf資料を付属し、指導者の少ない負荷で、本格的CAD操作を、効果的に短時間で実習できます。
アナログ/デジタル回路シミュレーションによる可視化で、回路動作を深い理解が容易

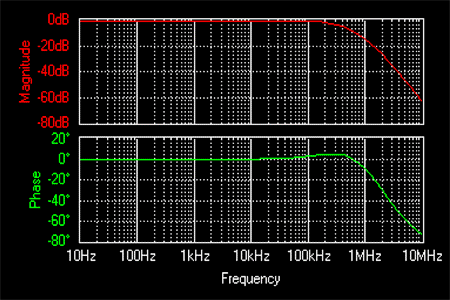

回路図設計に、アナログデジタルミックスモードシミュレータが標準付属し回路動作を確認でき、周波数特性/過渡解析/モンテカルロ解析/フーリエ解析/ロジックアナライズなどで、波形確認し動作の理解が容易です。
定数を変えたシミュレーションで、振幅と位相の関係や回路応答・タイミングを、設定する定数の違いによる波形ビューアによる可視化結果の相違を観測し、電子回路を感覚的に深く理解できます。
さらに、より詳細なアナログ回路解析もSPICE互換EDSpice(Basicパック以外に装備)で行えます。

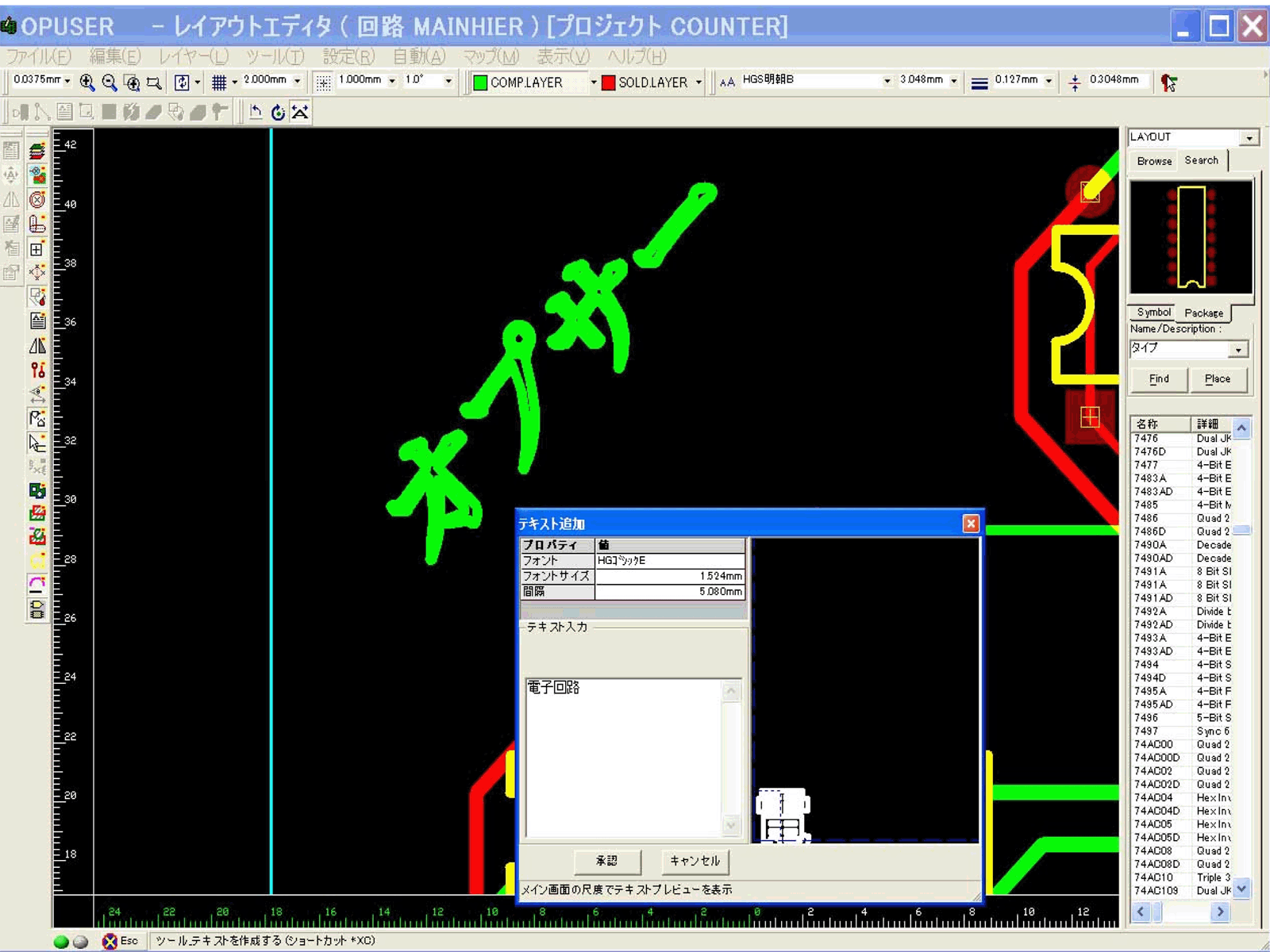

日本語やロゴマークを、基板に直接配置
 日本語の氏名などをフォントサイズを設定したテキスト入力を基板に配置したり、ロゴやマークのビットマップ画像も自由に配置でき、基板作製ガーバーデータとして出力できます。

日本語の基板配置
廃液がでない方法で、設計したデータで実基板を作製
表面実装部品の基板組み立て実装(オプション)
1台の計測器ユニットで、実機動作確認と特性測定検証(オプション)

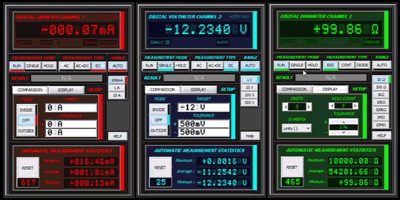

組み立てた基板の特性を、ファンクションジェネレータやオシロスコープなど8種の機能がある複合マルチ計測器ユニットにより、PCで波形・周波数・電圧などを同時測定し、詳細な実機検証が行え、計測器操作を学びながら、電子回路をより深く理解できます。
1台のユニットとPCのみですから、場所をとらず、配置や結線の準備が最小限で可能です。
ネット接続不要で参照できる付属操作動画で、意欲をはぐくむ効果ある実習が可能
 ネット接続不要で、Windows標準付属アプリのWindows Media Playerなどで参照できる動画を付属、操作をいつでも参照しながら、自習や独習ができる操作動画を付属しました。
 学生・生徒さんのパソコンをネット接続せずに、実習に専念でき、意欲をはぐくむ効果ある実習が、少ない教育担当者の負荷で可能です。
付属動画ファイル
  • 回路設計・シミュレーション操作動画
  • 基板設計・シミュレーション操作動画
  • 配線基板作製操作動画
教育担当者の負荷を減らす、テキスト原稿を付属
 編集可能な実習テキストファイルを付属しました。独自の実習テキストも、付属ファイルを変更編集し、効率よく短時間で実習の準備を行えます。
付属ファイル
  • アナログ回路実習テキスト(オペアンプ動作回路)
  • デジタル回路実習テキスト(可変周期マルチバイブレータ回路)
  • 配線基板作製実習テキスト

電子回路を総合的に学べる実習概要

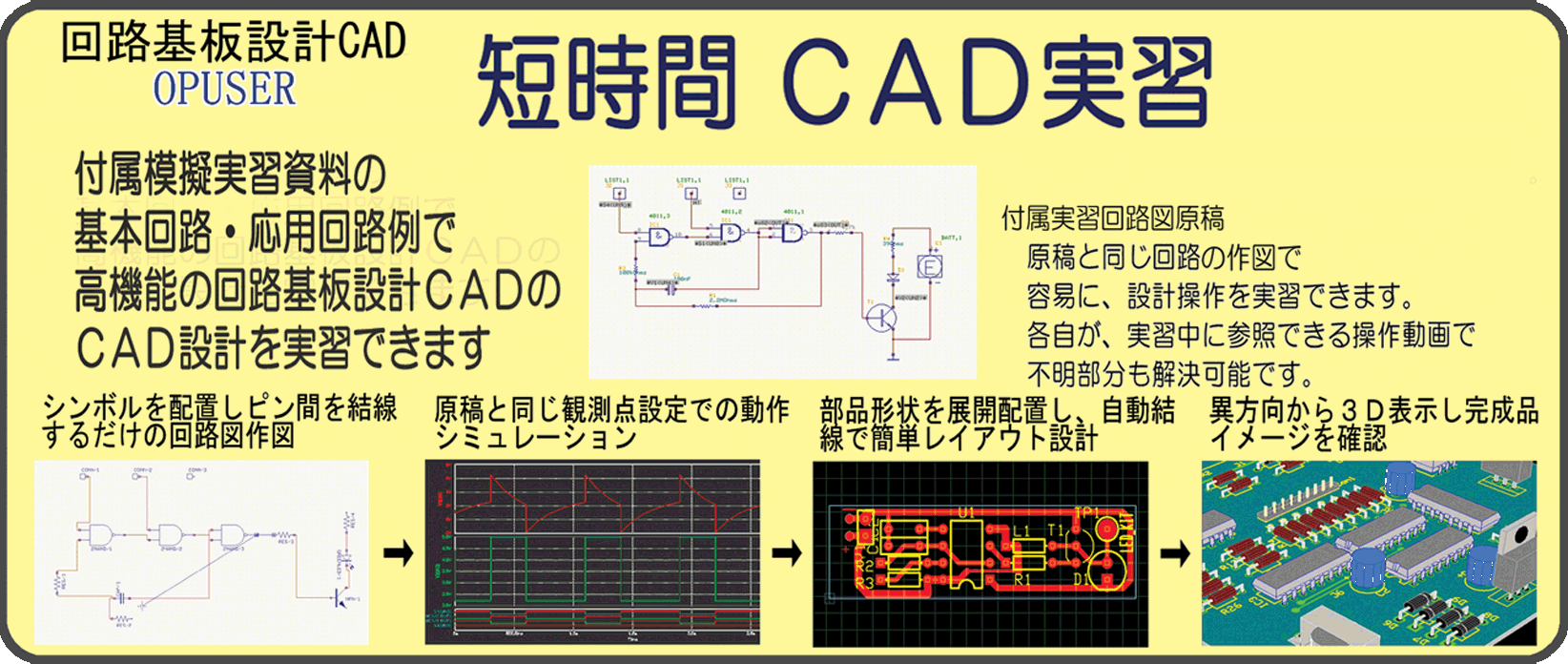

1.CAD設計実習
 1)回路図設計習得
本格的CAD設計を、テキストや動画を参照し、短時間で実習できます。

 2)回路シミュレーションで動作把握
回路がどのように動作するか、シミュレーション項目選択や回路部品 の値を変えての波形や特性変化の観測で、回路動作や時定数の概念な どを直感的に把握できます。

 3)配線基板設計実習
自動配線機能や自動部品配置などを使い、部品を基板上に効率良く配 置し、配線密度分布表示機能でできるだけ均一な配線密度でパターン 配置を行うことなどを、習得できます。

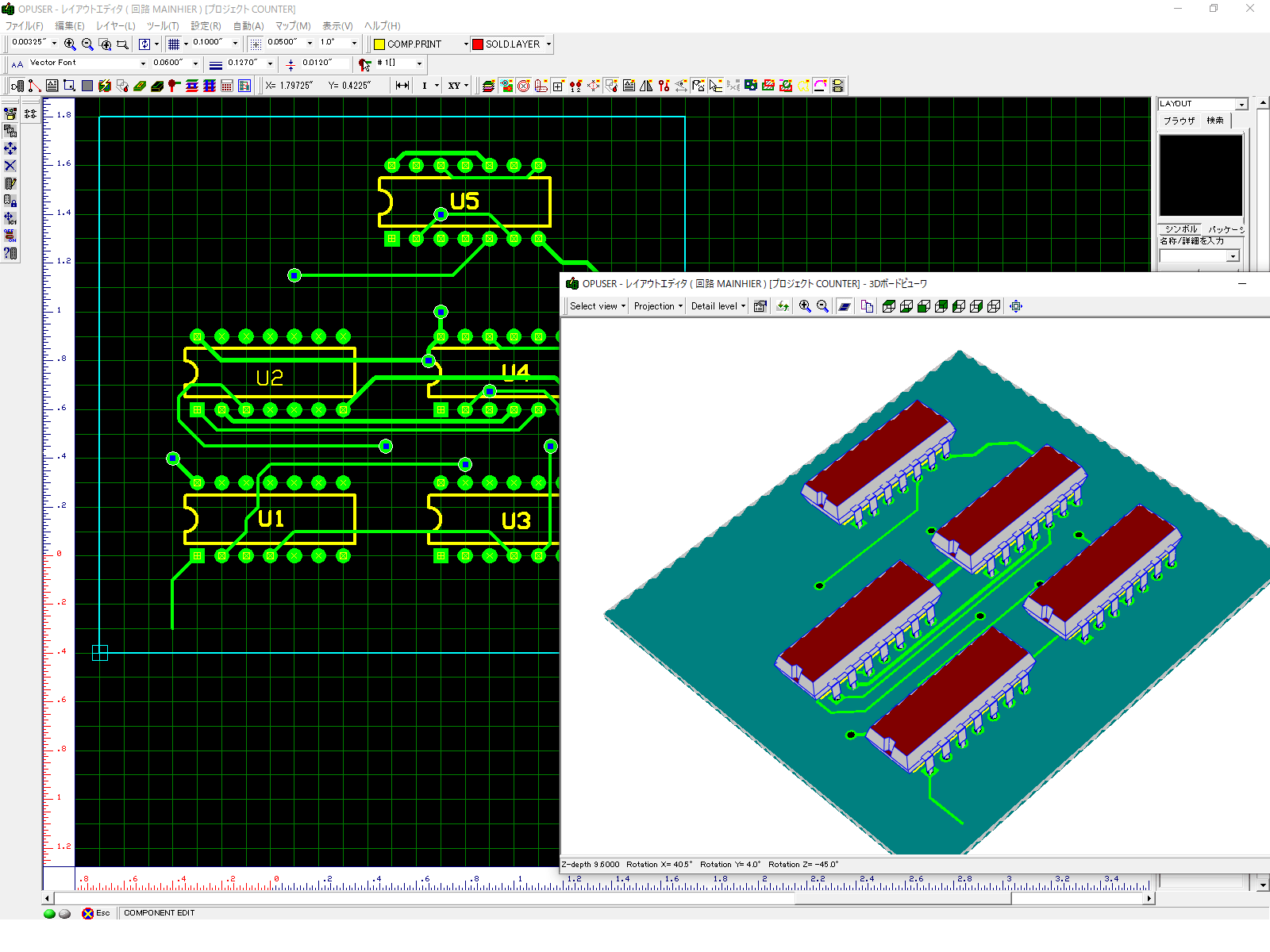

 4)完成イメージの3D体感
完成イメージを360度回転表示し、完成形状を体感できます。
・シミュレータで、直感的理解が得られます。
・部品配置図と完成予想図で組立や確認が容易です。
教育実習授業ですぐに使える「シミュレーションQuick Start 実習ガイド」をダウンロードできます

テーマ オームの法則、分圧回路と DC スイープ解析、トランジスタの3つの端子(E,C,B)依存の確認と消費電力、コンデンサの充電 、周波数特性の確認、オペアンプ 非反転増幅回路、低周波数増幅回路、論理回路シミュレーション、デジタルシミュレーション、PCB 設計・ガーバーエクスポート・部品表作成
2.配線基板の作製
 設計したデータで、実基板を作製し、動作基板を組立できます。
配線板作製配線基板作製 / 配線フィルム作製をお選びいただけます。


3.配線基板の組立
表面実装部品 基板実装(オプション)  ー挿入部品実装には使用しません。
 表面実装部品の実装により、動作基板を作製を行えます。
 実際の部品を手に触れ基板に実装し、動作基板を完成できます。部品配置図と完成予想図の参照で組立や確認が容易です。
4.部品実装基板の動作観測
 組み立てた基板で動作を確認できます。さらに複合計測器(オプシ ョン)で、波形・周波数・電圧などを測定し詳細な実機検証を行え、 計測器 操作を学びながら、電子回路をより深く理解できます。
実機動作確認、特性測定検証(オプション)
   万能テスター 複合マルチ計測器

システム構成

シミュレータ付電子回路基板設計CADソフト
 容易な設計ができる充実した機能と設計補助ツールにより、本格的CAD設計操作を効率的に実習できます。

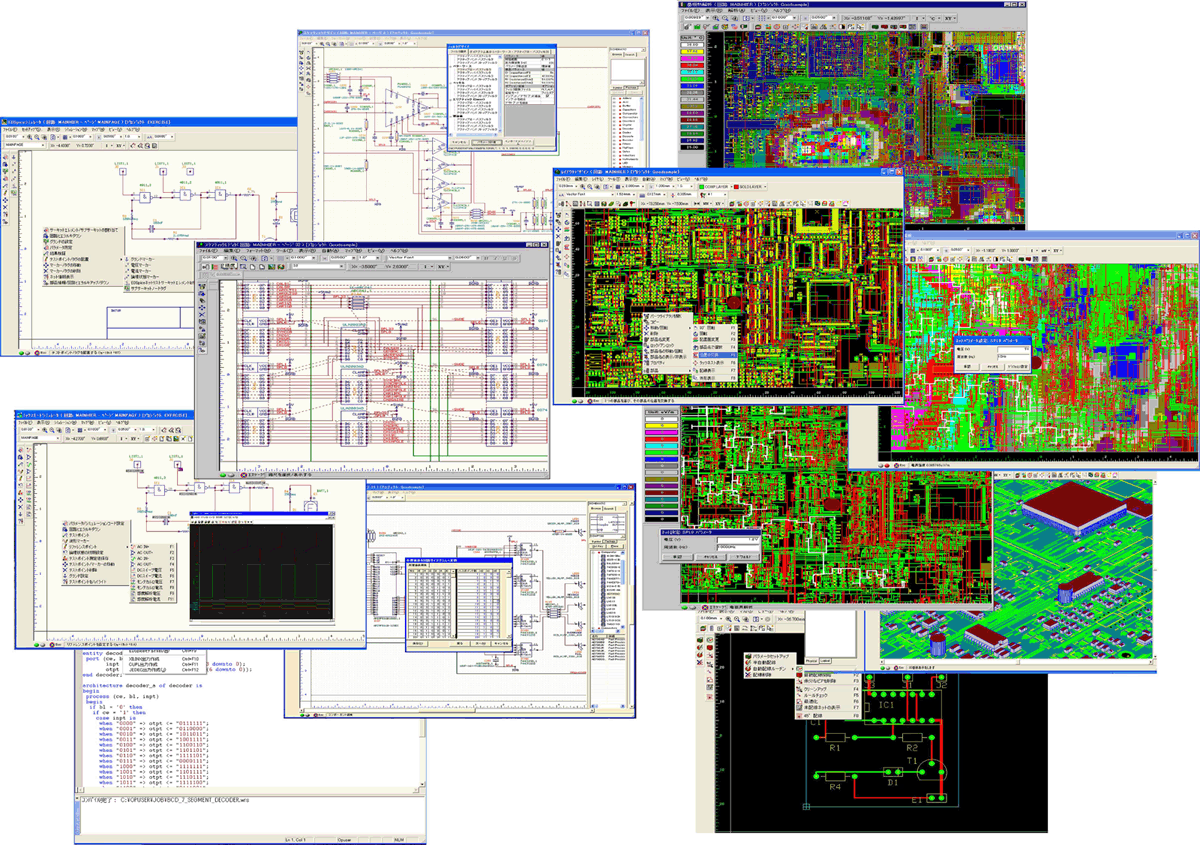

『OPUSER』は、『回路と基板』 『回路のみ』 『基板のみ』の設計を行え、シミュレーションで動作検証でき、使い易い豊富な機能があるCADです。電子・自動車など産業界のみでなく、学校教育・職業訓練分野にも多数の実績があります。
  • 回路図設計
  • 部品ライブラリ
  • アナログ/デジタル回路シミュレーション
  • 波形ビューア
  • 基板レイアウト設計
  • オートルータ
  • 自動補正機能付きDRCチェック
  • 配線密度シミュレーション
  • ガーバーなど基板製造データ出力
  • ガーバービューアでの設計確認
  • ODB++入出力
  • 基板3Dビューア
『OPUSERアカデミック版』は、回路基板設計CAD OPUSERと同機能で、実習用テキストなどを追加し、数量割引特別価格を設定した教育実習用特別版です。
実習用ソフトの追加や指導者用上位機能パックへのアップグレードも可能です。
シミュレータ付回路基板設計CAD
 配線基板作製ハードウェア
 高速高精度加工で高密度回路も作製できる機種を揃えた切削式高性能基板加工機、先進のプリンティング エレクトロニクス技術でA4サイズ配線板を2分の短時間で作成する低価格のインクジェット配線板作製プリンタを、実習環境・目的・予算などにより選べます。
設計した回路の実際の基板を、
配線基板作製ハード(180穴/分の高速高精度加工性能の基板加工機

A4サイズ基板を約2分で印刷作製するインクジェット配線板作製プリンタ
で作製し、基板を組立し動作確認ができます.

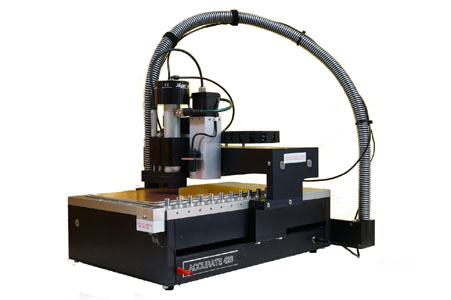

高精度簡単基板作製 基板加工機

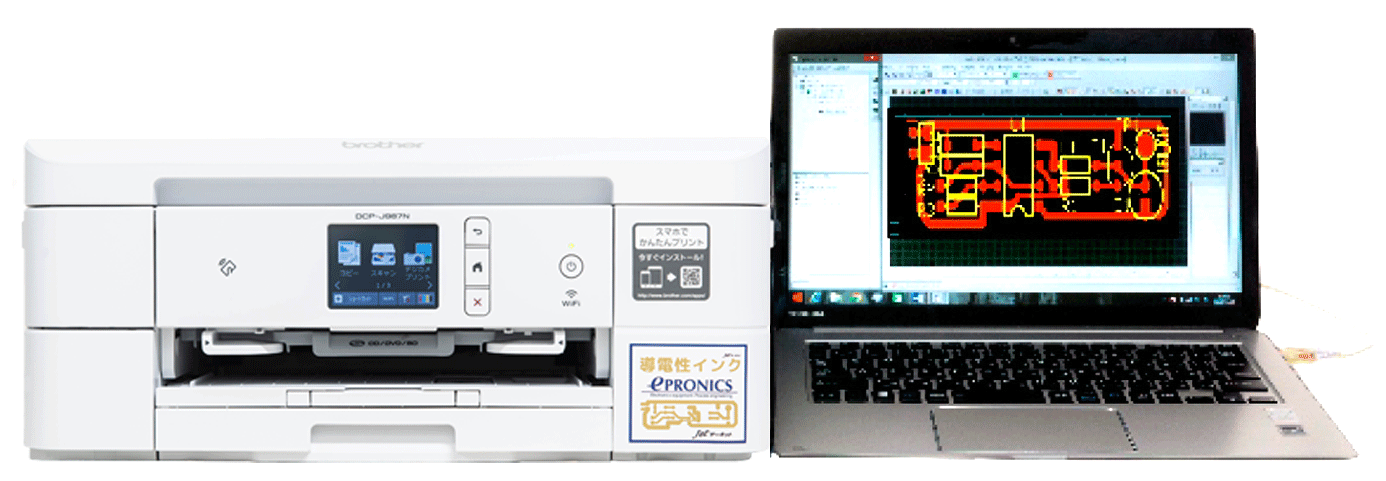

インクジェット配線板作製プリンタ

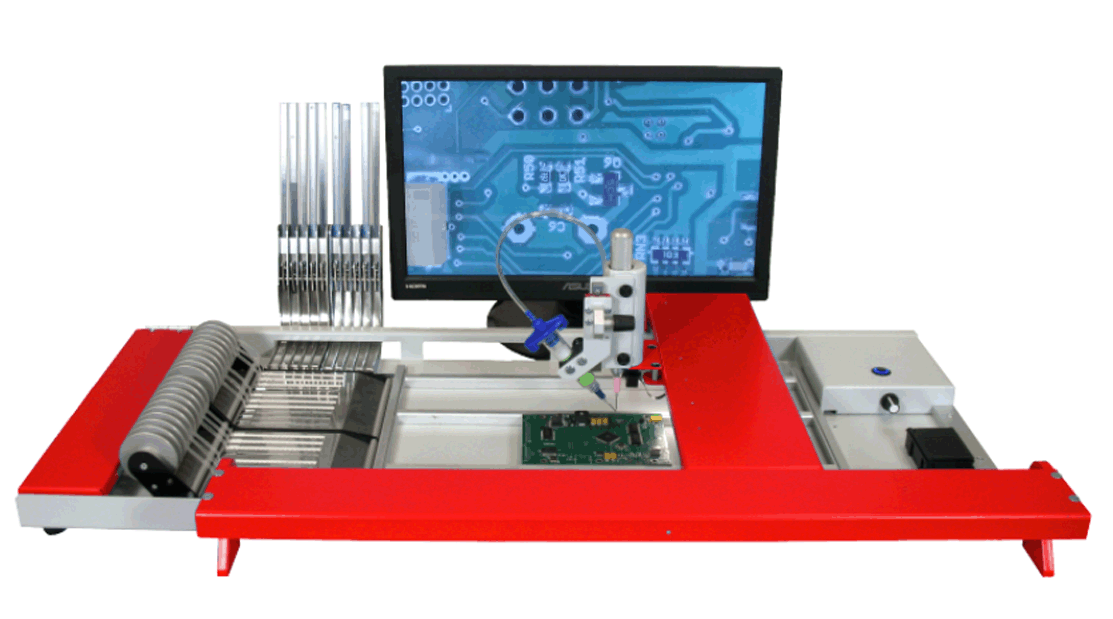

表面実装部品 基板実装機 (オプション)

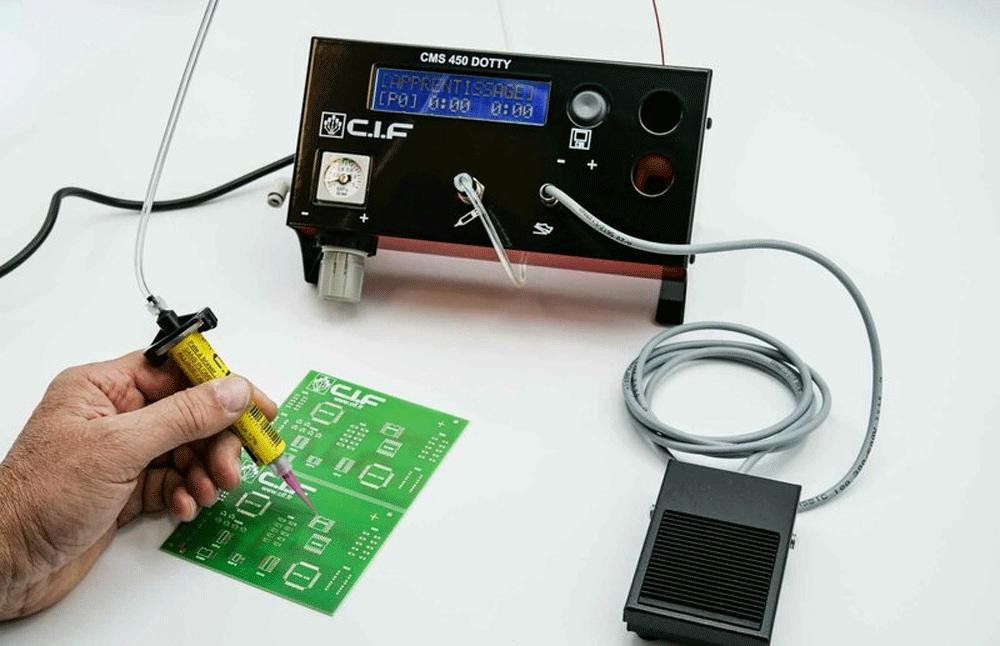

 クリームはんだディスペンスと共に表面実装部品を基板に装着し、リフローではんだ硬化を行います。

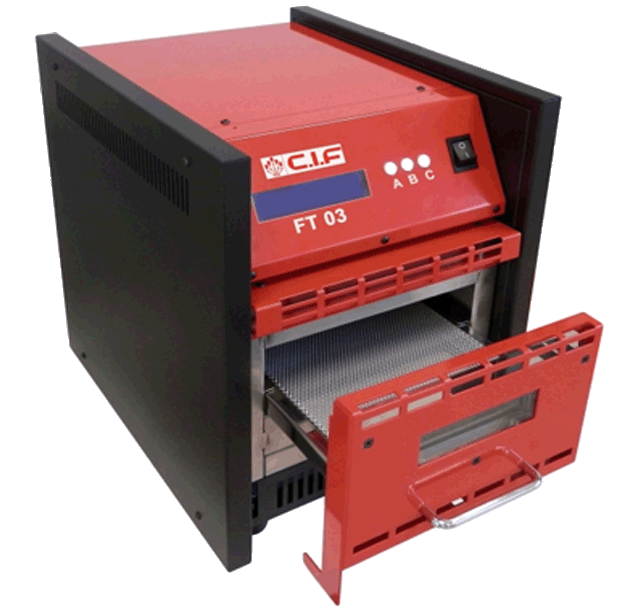

リフロー炉・部品実装機器

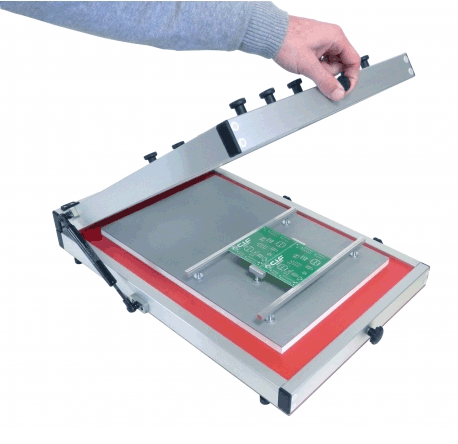

はんだ印刷機 ディスペンサ マウンタ リフロー

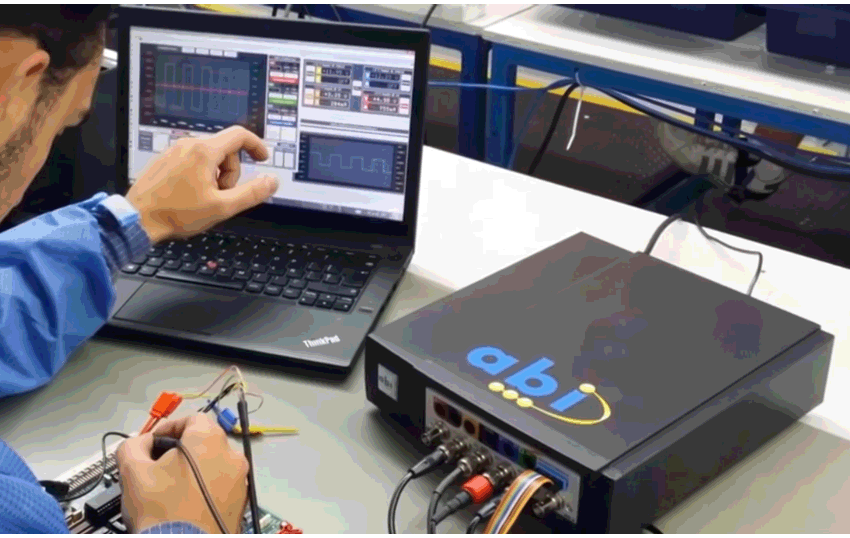

実機動作確認と特性測定検証 計測器ユニット(オプション)

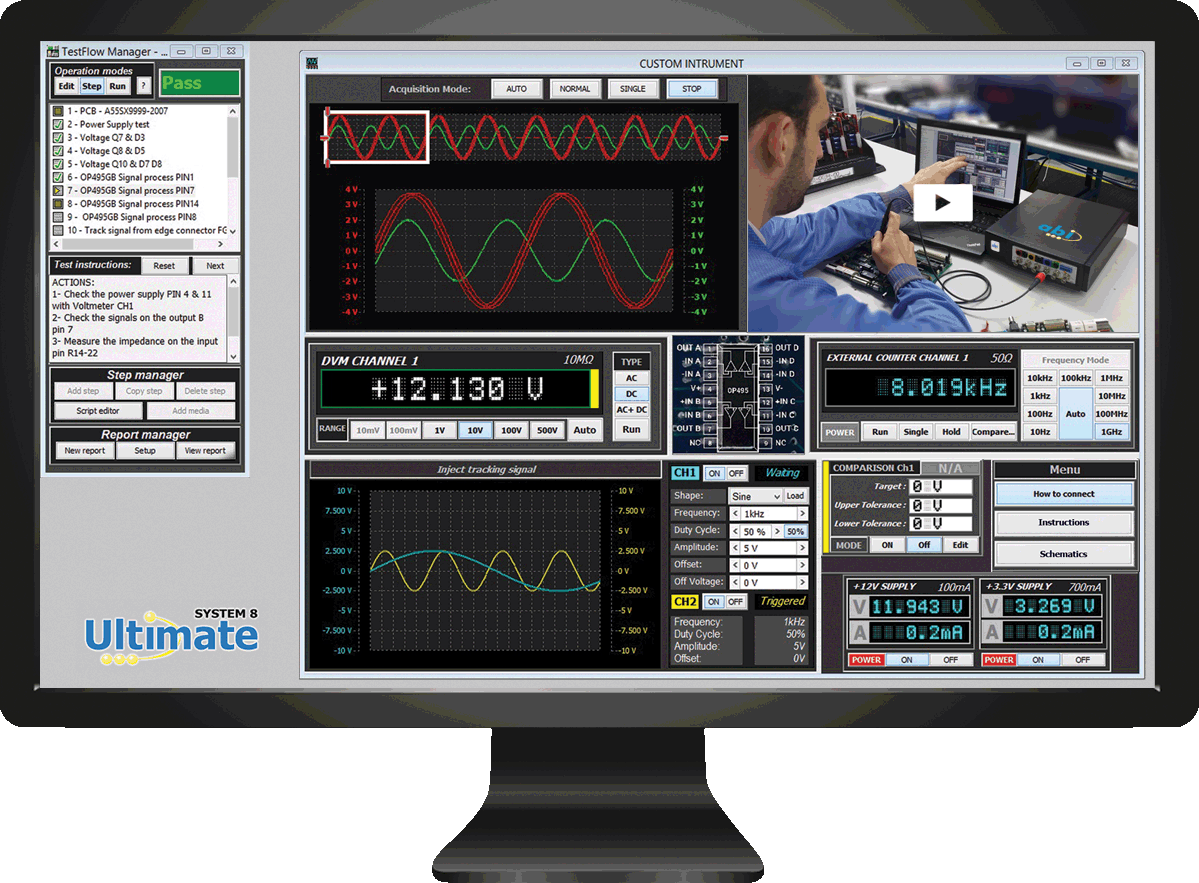

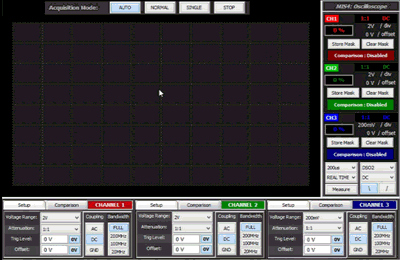

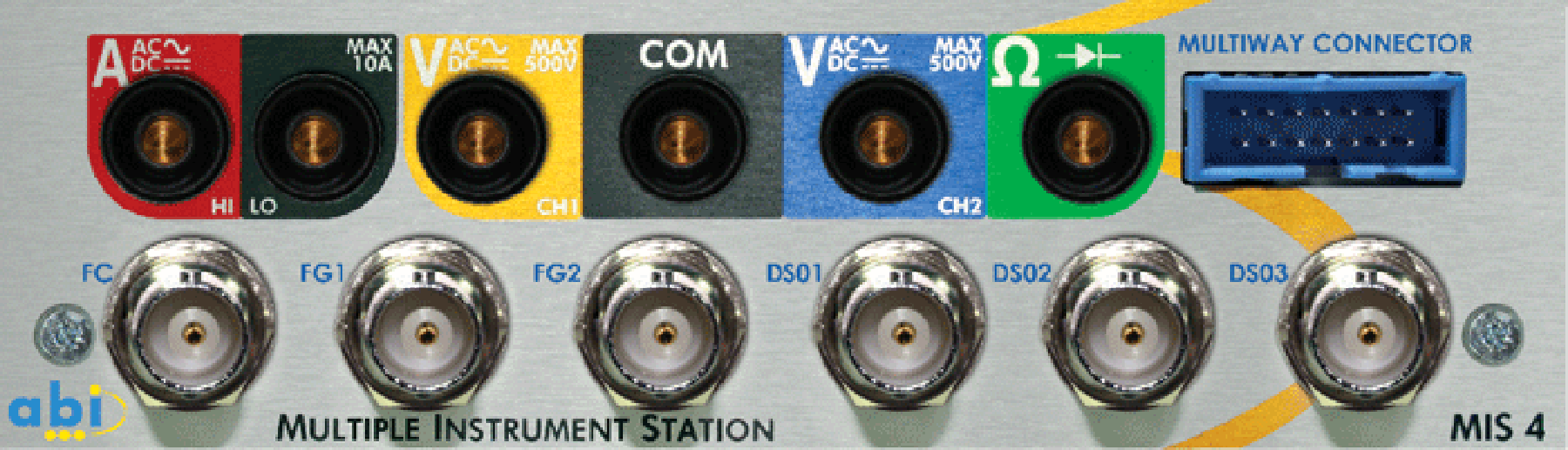

 オシロスコープ・ユニバーサルカウンタ・デジタルパネルメーター・ファンクションジェネレータ・プログラマブル信号入出力I/Fなど、1台で8種類の機能を備えた万能テスター 複合マルチ計測器により、回路の各部を測定観測でき、実機の動作で電子回路をより深く理解できます。



電子回路基板実習システム ラインアップ

セット種類
A636
電子回路基板
実習システム
A436
電子回路基板
実習システム
N206
電子回路基板
実習システム
Jetサーキット
電子回路基板
実習システム
配線基板作製
セット構成特長
切削方式 切削方式 切削方式 インクジェット
印刷方式
10x5cm基板20種20人分を、1回で作製できます。
簡単操作、加工準備調整なし、自動工具交換機能、トップクラスの高速性能を備えた高精度簡単プリント基板加工機です。
加工範囲A4サイズ準拠で自動工具交換機能を備え、簡単操作、加工準備調整なしで、毎分180穴穴あけ、毎秒150mmヘッド移動の高速性能で短時間に基板を作製します。 加工範囲A4サイズ準拠で自動工具交換機能を備えた、高コストパーフォーマンスの基板加工機で基板を作製します。 最新の導電インクとインクジェット印刷技術を融合したプリンテッドエレクトロニクス技術により、A4サイズ片面配線板を、約2分の短時間で作製します
実習用CADソフト
標準10本
(数量・上位機能版変更可能)
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックBasic
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックBasic
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックBasic
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックBasic
指導者用CADソフト
標準1本
(数量・上位機能版変更可能)
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックPlus
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックPlus
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックPlus
シミュレータ付
回路基板設計CAD
OPUSER
アカデミックPlus
配線基板
作製ハード
ワイド加工範囲
高精度プリント基板加工機
 A636

高精度プリント基板加工機
 A436
基板加工機 N206

インクジェット配線板作製プリンタ
Jetサーキット
自動切削深さ/幅、自動工具交換、自動表裏面整合 自動切削深さ/幅、自動工具交換、自動表裏面整合 自動工具交換、自動表裏面整合 パソコン直接印刷、短時間自然乾燥
7 x 8  Cm 配線板
20枚作製時間
の目安
 約25分
20枚同時作製
約33分
9枚同時作製
(含基材交換時間)
約56分
9枚同時作製
 (含基材交換時間)
約7分
9枚同時作製
(含基材交換時間)
ペースト/スプレー式
スルーホールセット
オプション オプション オプション
はんだレジストシルク
印刷セット
オプション オプション オプション
はんだレジストシルク
プリンタ印刷セット
シルク印刷用
プリンタ
オプション
表面実装部品 基板実装 オプション オプション オプション
万能テスター
複合マルチ計測器
オプション オプション オプション オプション

※ セットの構成は、環境に合わせ変更可能です。
